Sistema de Válvula Hlpsv Garantindo Controle de Segurança Ideal para Guindaste de Caminhão

Costumização:	Disponível
meios de comunicação:	Óleo
Temperatura:	Temperatura Ordinária

Visão Geral - Informação Básica

N ° de Modelo

Loadsensitive Proportional Directional Valve

Atuador

Elétrica

Formulário de conexão

Filamento

Tipo

Operado por Piloto

Material

Aço

Pressão

Alta Temperatura

Estrutura Válvula

Estrutura de Pistão de Piloto

Fonte De Energia

Válvula Solenóide DC

Uso

Controle de Fluxo

Padrão

DIN

Aplicação

Uso Industrial

tipo de hawe psl

tipo de caixa de dentes

válvula proporcional

válvula sensível à carga

válvula atex

válvula msha

válvula de controlo de fluxo

válvula multidireccional

Pacote de Transporte

caixa de contraplacado

Especificação

aço

Origem

China

Código HS

8481201090

Capacidade de Produção

500000 peças

Descrição do produto

Apresentamos as válvulas de carretel direcionais multidirecionais proporcionais sensíveis à carga HLPSL e HLPSV de ponta. Estas obras-primas de engenharia integram perfeitamente o controlo de pressão, fluxo e direção numa única unidade coesa, garantindo um desempenho máximo e uma fiabilidade inigualável. Com três módulos funcionais essenciais - blocos de ligação, válvulas direccionais e placas de extremidade - estas válvulas foram meticulosamente concebidas para os sistemas hidráulicos em máquinas de engenharia de topo. Eles se destacam no gerenciamento da direção do movimento e da velocidade dos cilindros hidráulicos, motores e outros atuadores, proporcionando precisão e controle inigualáveis. As características principais incluem uma estrutura compacta, uma eficiência energética excecional e a capacidade de controlo de velocidade contínuo. Além disso, permitem que vários atuadores funcionem harmoniosamente com cargas variáveis, proporcionando um desempenho e versatilidade excecionais numa vasta gama de aplicações.

As válvulas HLPSL foram meticulosamente concebidas para sistemas de bombas de cilindrada constante, garantindo um funcionamento fiável e sem problemas. Por outro lado, as válvulas HLPSV são criadas por especialistas para sistemas de bomba variáveis. Embora as válvulas HLPSV possam demonstrar um tempo de resposta ligeiramente mais lento, destacam-se no fornecimento de um desempenho superior de poupança de energia, tornando-as na escolha ideal para aplicações em que a eficiência é primordial. Com sua engenharia avançada e design com eficiência energética, as válvulas HLPSV destacam-se como a solução de primeira linha para as necessidades sofisticadas de controle hidráulico, oferecendo economia de energia e confiabilidade de desempenho de alto nível.

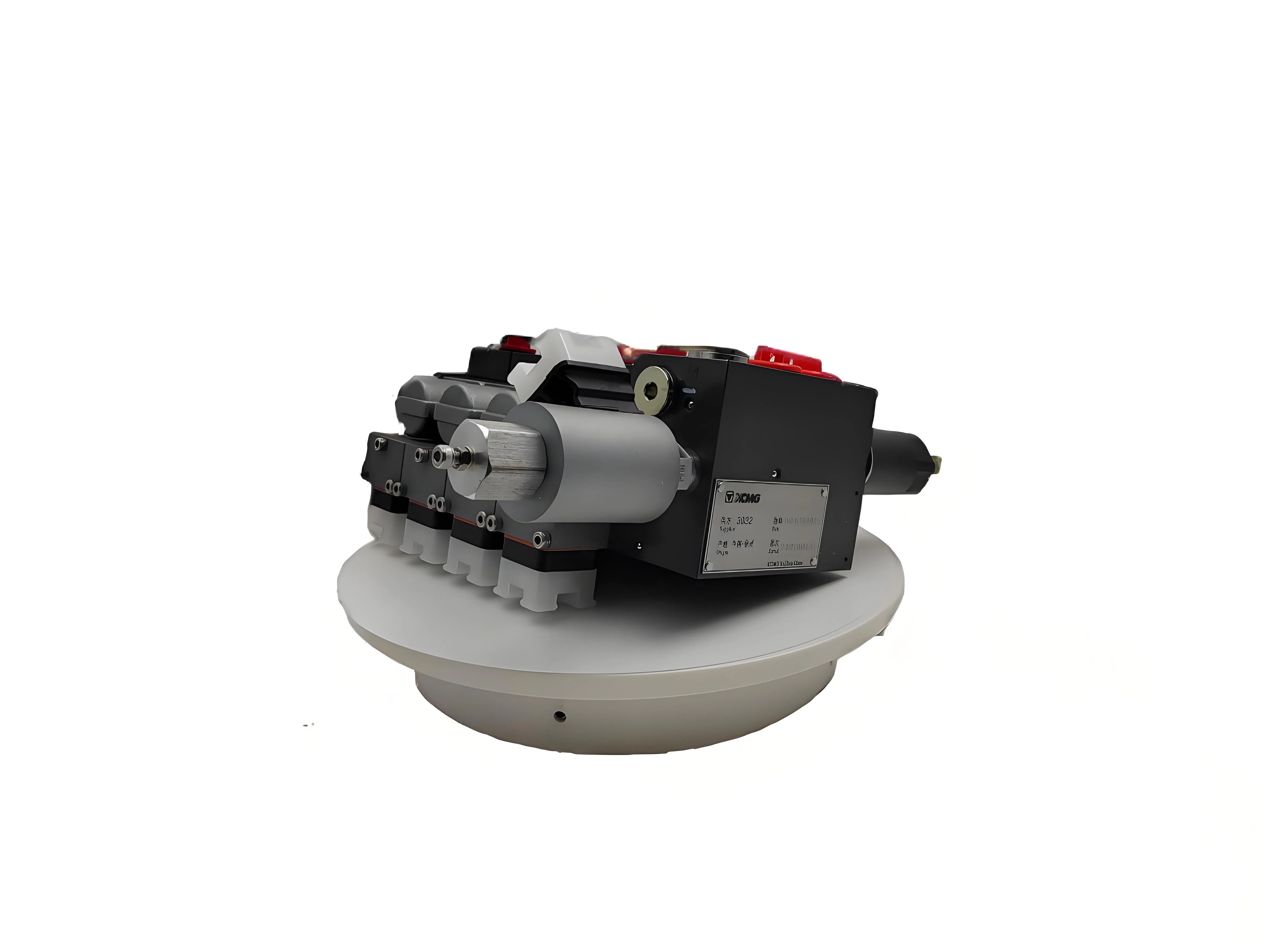

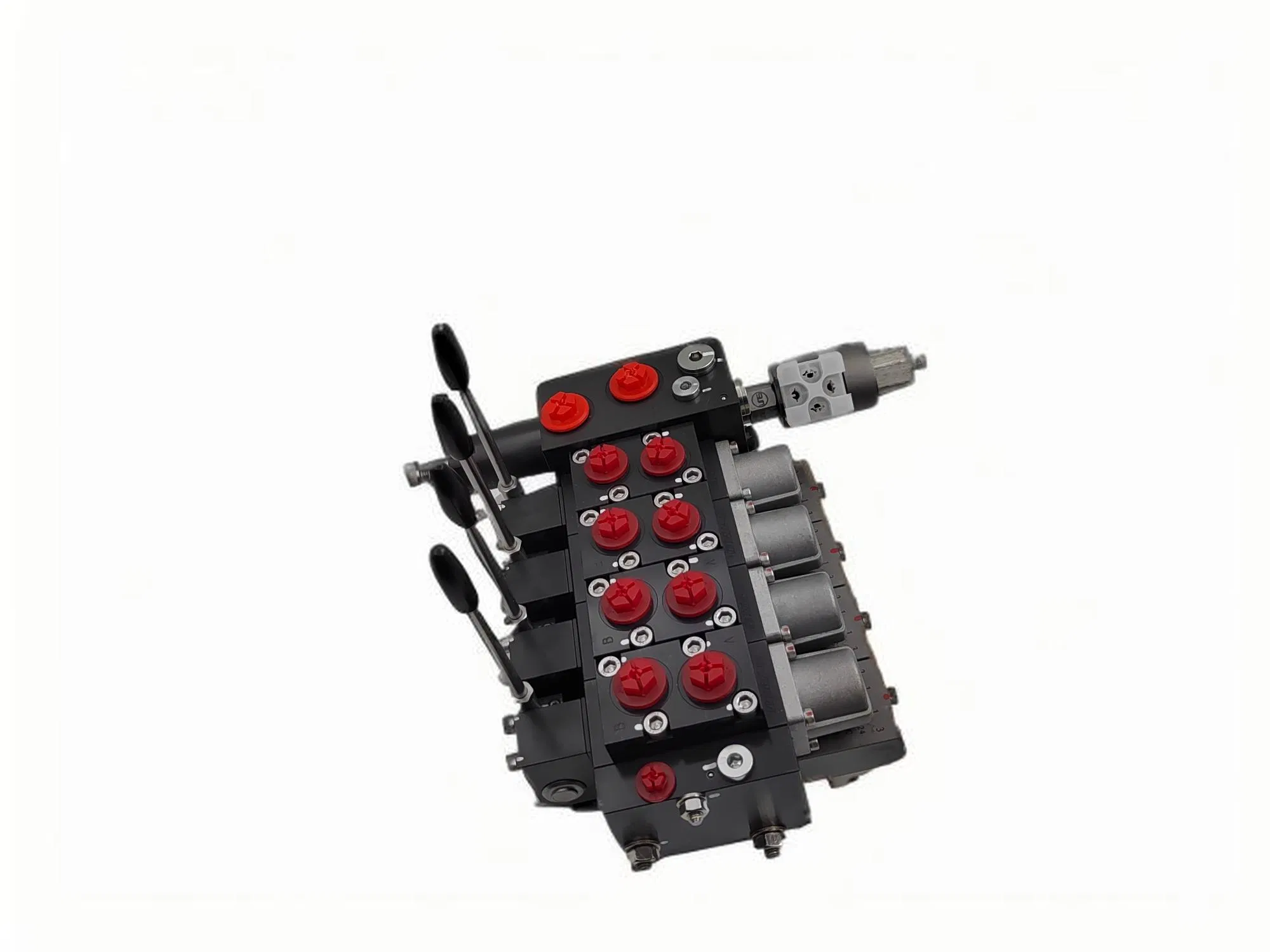

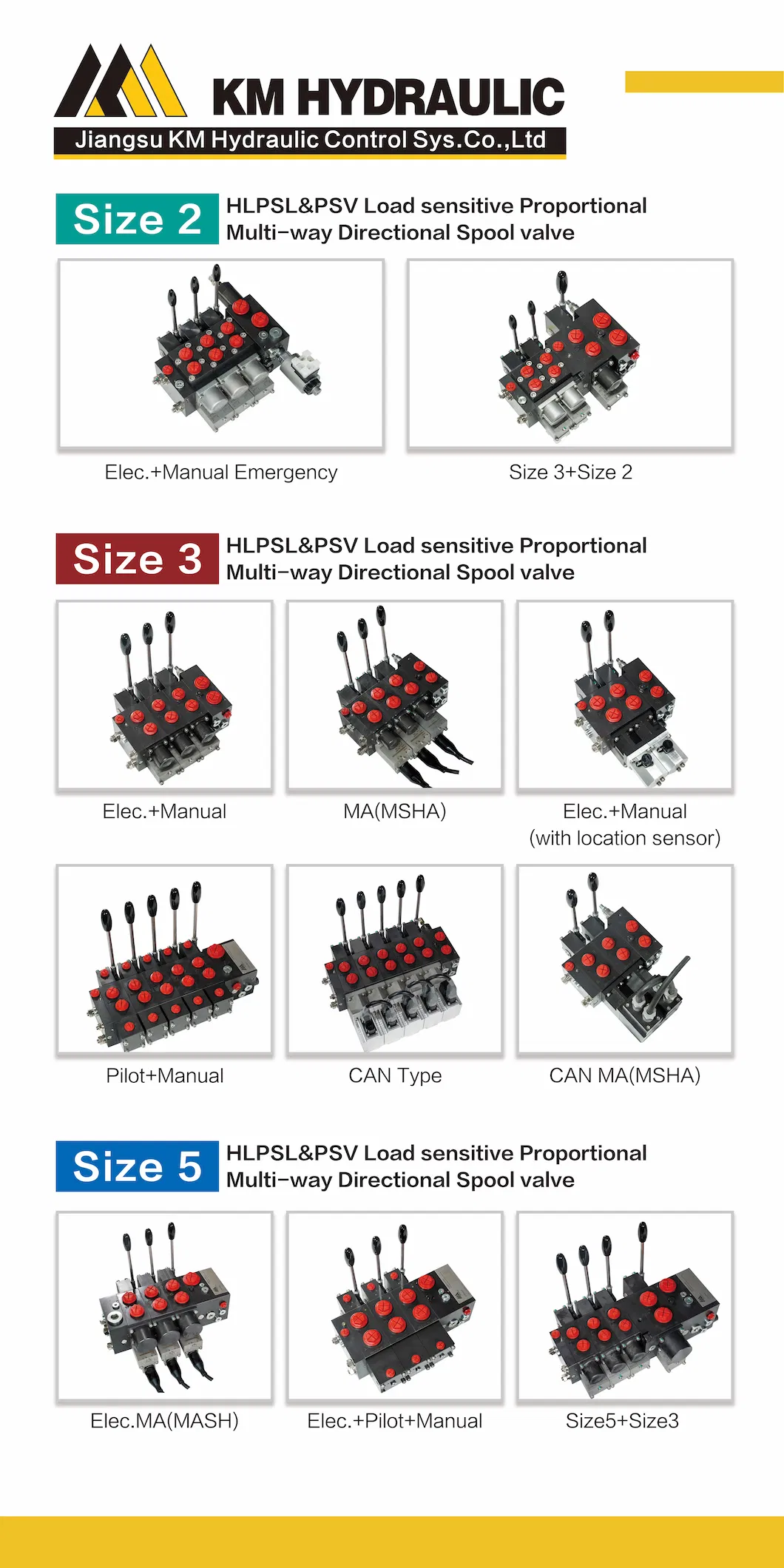

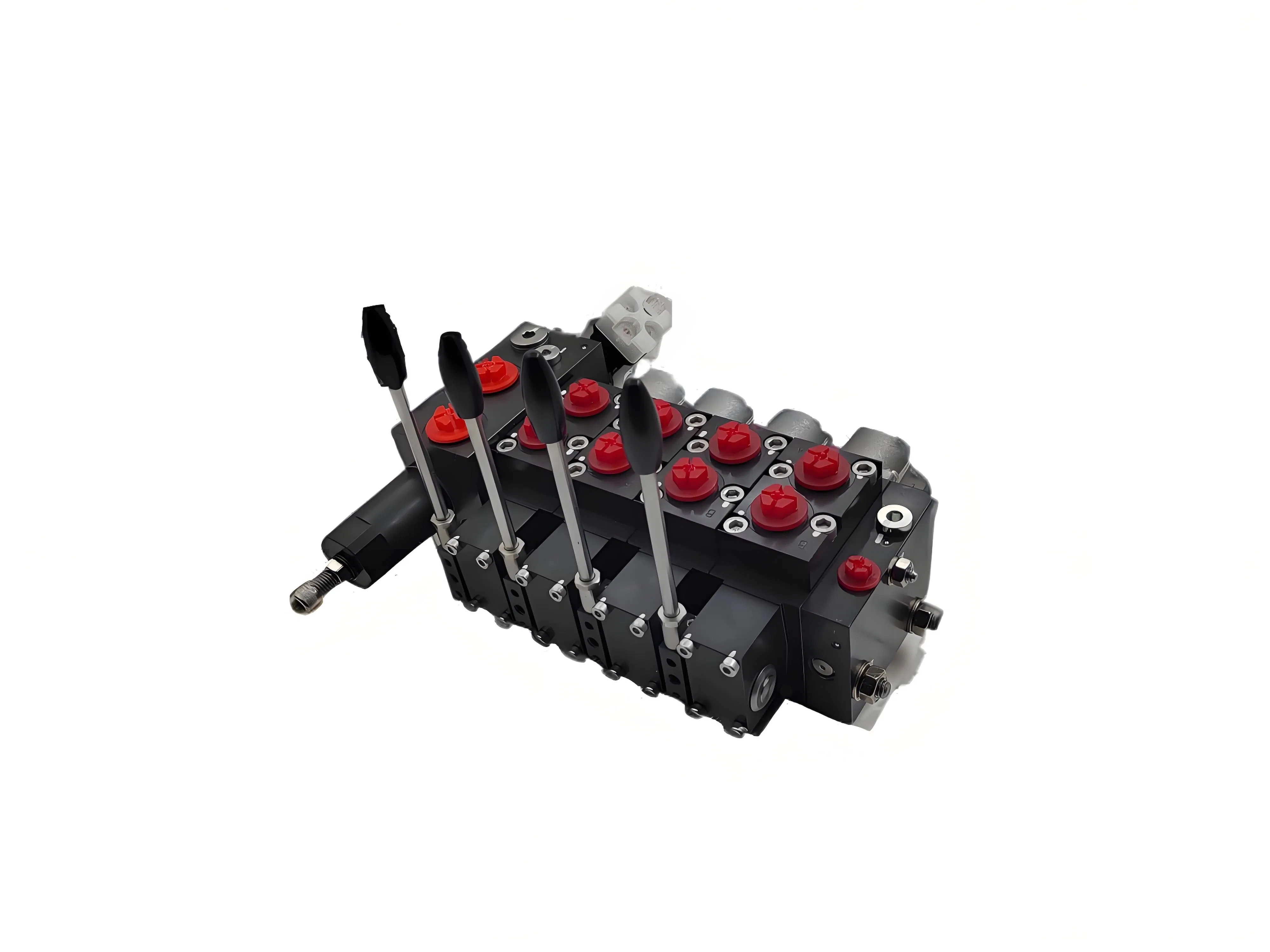

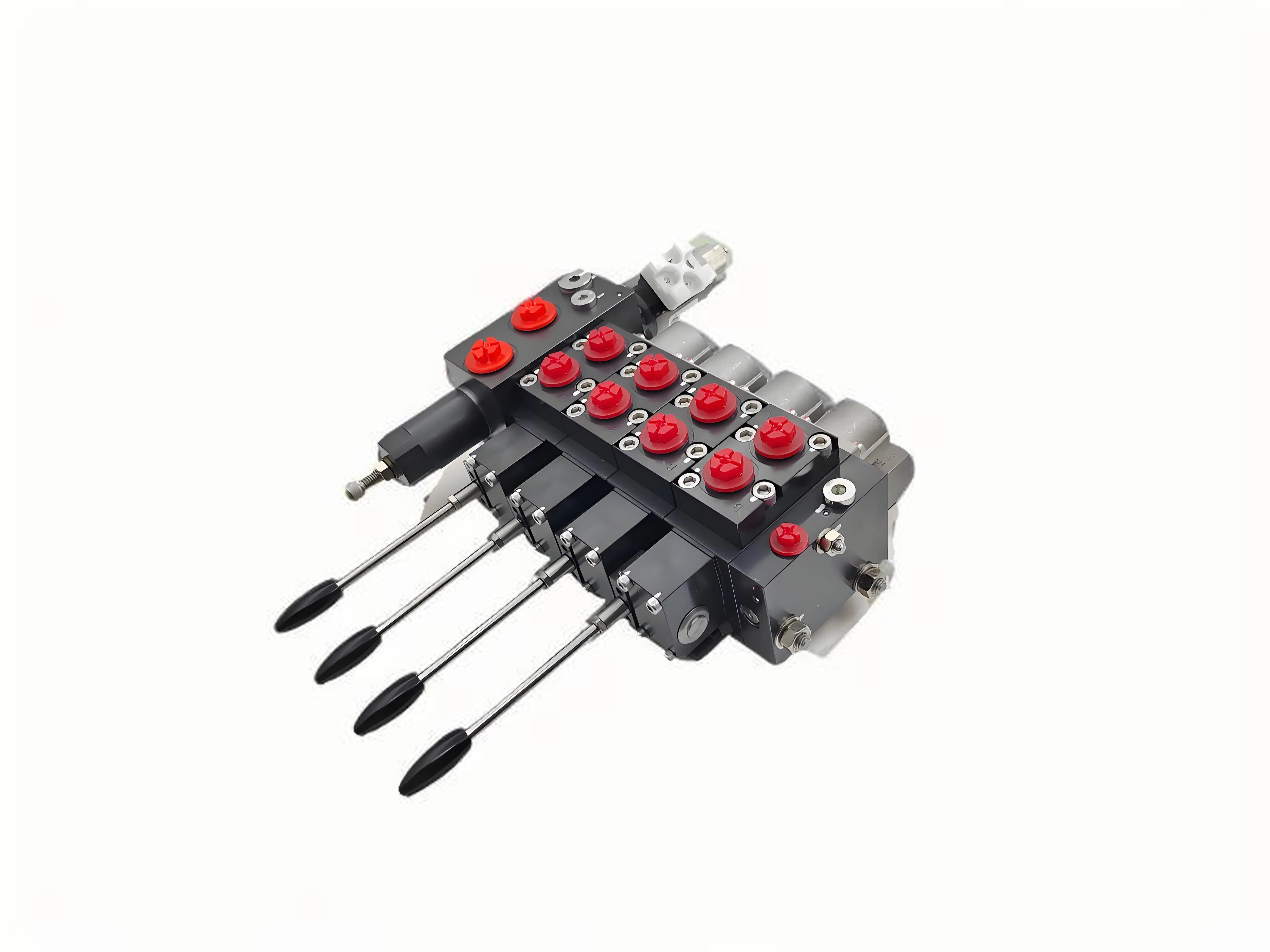

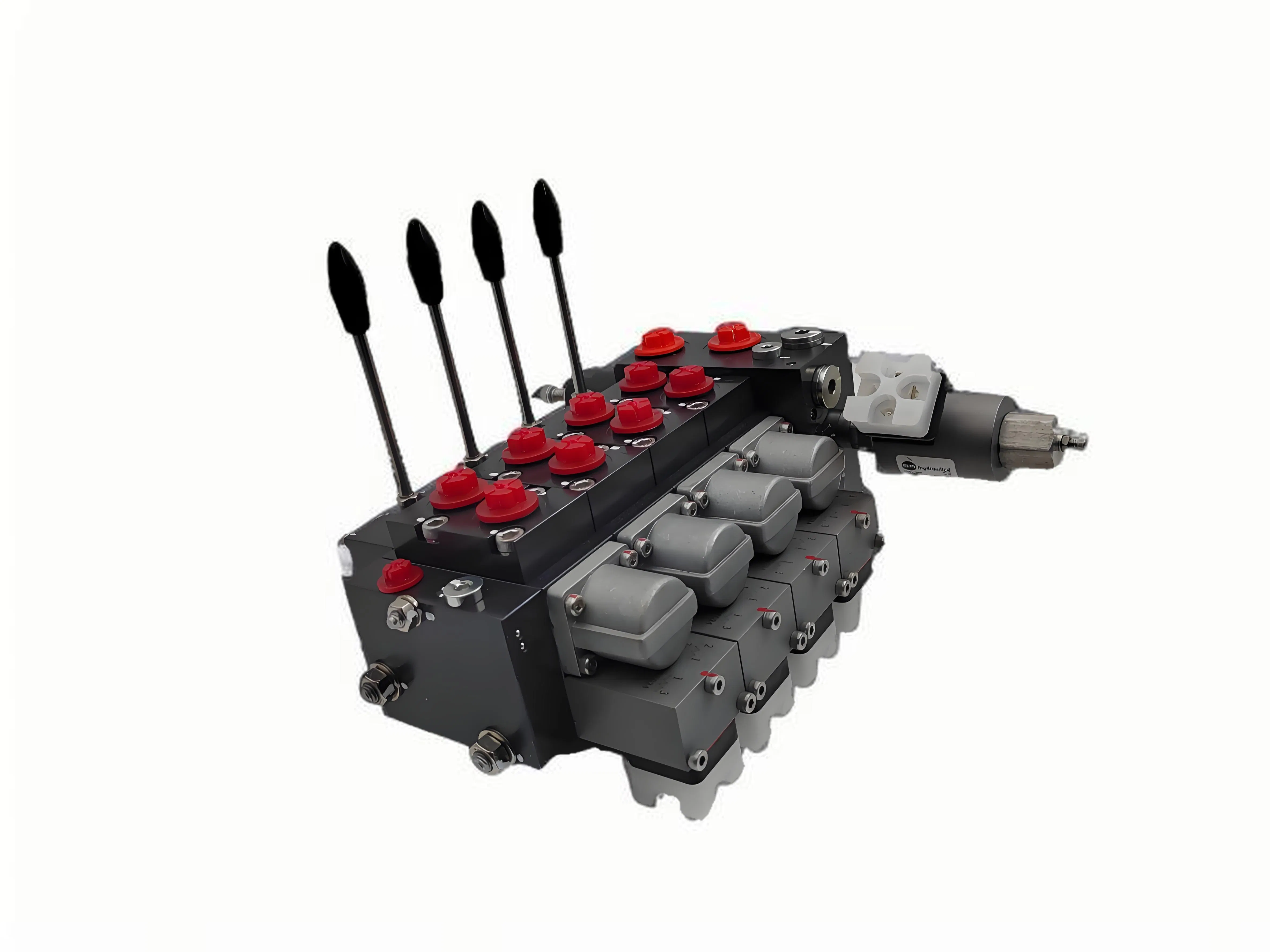

Fotos detalhadas

Sistema de Válvula Hlpsv Garantindo Controle de Segurança Ideal para Guindaste de Caminhão

Parâmetros do produto

Referências		Tamanho 2	Tamanho 3	Tamanho 5
Número do banco de válvulas direccionais		1~12	1~12	1~10
Tipo de acesso à porta		ligação roscada	ligação roscada	ligação roscada
Código de fluxo		3,6,10,16,25,40	3,6,10,16,25,40,63,80	16,25,40,63,80,120,160
Fluxo máx. (L/min)		54	100	210
Pressão máx. (Bar)		420	420	420
Método de controlo	Pressão do circuito piloto (bar)	20~40	20~40	20~40
Método de controlo	Força manual (N)	≥ 2,3Nm	≥ 1,3 Nm	≥ 3 Nm
Pressão de trabalho (ºC)		-40~80	-40~80	-40~80
Peso	Bloco de ligação (kg)	1.7	4	8
	Banco de válvulas direccionais (kg)	1.9	4	8
	Placa de extremidade (kg)	0.5	1.5	2.5
Modo fixo		Ligação roscada M8	Ligação roscada M8	Ligação roscada M10

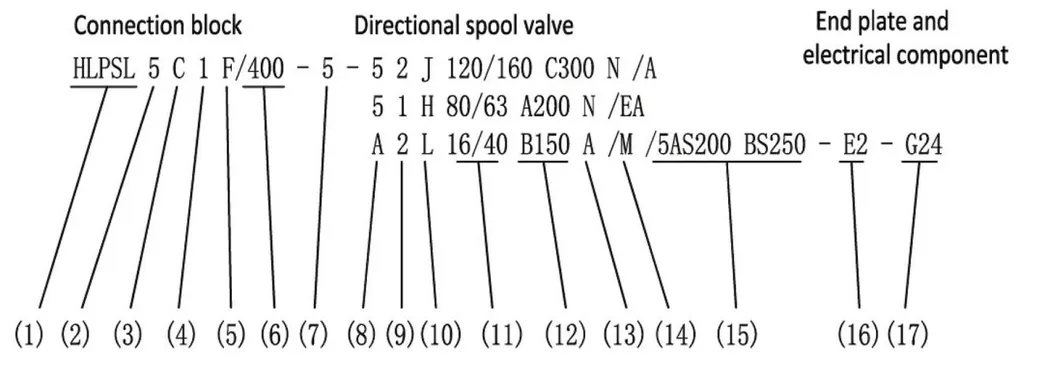

Instruções de instalação

1

Código básico do bloco de ligação: HLPSL: Bomba de deslocamento constante; HLPSV: Bomba de cilindrada variável;

2

Porta P&R do bloco de ligação: 2-G3/8; 3-G1/2; 4-G3/4; 5, 55-G1; 6-G1 1/4;

3

Elemento adicional: C, tipo padrão; G, válvula do acelerador (usada somente para HLPSL); H, válvula de excesso de diferencial fixo para melhorar a pressão de circulação (aprox. 14 Bar, HLPSL);

4

Pressão do circuito de óleo piloto: 0 sem válvula redutora de pressão; 1 com válvula redutora de pressão (20 bar); 2 com válvula redutora de pressão (40 bar);

5

Válvula de esfera magnética de 2/2 vias para descarga do sistema: C, sem válvula de esfera magnética; F, válvula de esfera magnética normalmente aberta, quando acionada, a bomba é pressurizada; quando a alimentação falha, a bomba descarrega; D: Válvula de esfera magnética normalmente fechada, quando acionada, a bomba descarrega; quando a alimentação falha, a bomba é pressurizada; D.../F. , com a válvula limitadora de pressão, ela pode servir como pressão secundária (F50) com o valor de pressão indicado;

6

Ferramenta ajustável, válvula limitadora de pressão no bloco de ligação: Conjuntos de válvulas limitadoras de pressão, tais como 63, 120, 210, 280, 315, 350, 400 bar;/NF: Sem válvula limitadora de pressão (apenas para HLPSV);

7

Série de produtos: -2 Série; -3 Série 3; -5 Série 5;

8

Dimensão da rosca das portas A e B dos distribuidores direccionais: 2-G3/8; 3-G1/2; 4-G3/4; 5-G1; A, Bloco auxiliar ou bloco de transição intermédio ZPL 5S(V)/H válvula de corte do controlo hidráulico;

9

Controlador de entrada do bloco de válvulas direccionais: 1, sem controlador de entrada; 2, controlador de entrada standard; 4, Controladores de fluxo de 3 vias para entrada e saída (ideais para válvula N de 3/3 vias); 5, controlador de fluxo de entrada reforçado; 8, pré-seleccionáveis;

10

Símbolo de função do núcleo da válvula: L, M, F, H, J, B, R, O, N;

11

Código do fluxo de saída das portas A e B: Fluxo de saída máximo das portas A e B (normalmente, seleccione 3, 6, 10, 16, 25, 40, 63, 80, 120, 160, 210 (L/min);

12

Limitação da pressão secundária: N, sem protecção limitadora de pressão; C, limite a pressão dos orifícios a e B do actuador simultaneamente; A - - - - - - - -, limite a pressão dos orifícios a e B do actuador separadamente, unidade (bar);

13

Função ON/OFF e saída de pressão: N, sem função ON/OFF e saída de pressão; limitação de pressão do tipo X C; limitação de pressão do tipo S/S1 AB; A, eléctrico ON/OFF no lado A; B, eléctrico ON/OFF no lado B;

14

Modo de funcionamento: A (1,2), operação manual com punho longo (1 sem punho, 2 com punho curto); e, controlo eléctrico proporcional; EA (1,2), Controlo proporcional eléctrico e funcionamento manual (1 sem pega, 2 com punho curto); D, controlo do valor de comutação eléctrica; DA (1,2), controlo do valor de comutação eléctrica e funcionamento manual (1 sem punho, 2 com punho curto); M, posicionamento de fricção manual com punho longo; H, controlo hidráulico puro (duas portas de óleo piloto alinham-se com as portas DE óleo A e B); F, controlo hidráulico puro (duas portas de óleo piloto são perpendiculares às portas DE óleo A e B e exteriores, respectivamente);

15

Bloco auxiliar: / 2 tamanho da porta do bloco auxiliar G3/8; / 3 tamanho da porta do bloco auxiliar G1/2; / 4 tamanho da porta do bloco auxiliar G3/4; / 5 tamanho da porta do bloco auxiliar G1;

16

Placa terminal: E1, placa terminal padrão, descarga externa de óleo piloto, conexão externa do pórtico T de controle de retorno de óleo; E2, semelhante a E1, descarga externa de óleo piloto; porta Y é adicionalmente fixada; E3, descarga externa de óleo piloto, uma válvula de esfera magnética de 3 vias de 2 posições é montada; em situações de alimentação de energia, a pressão do sistema aumenta para a pressão da válvula de segurança; E4, semelhante a E1, descarga interna de óleo piloto, a porta T pode ser vedada; E5, semelhante a E2, descarga interna de óleo piloto, a porta T pode ser vedada; E6, semelhante a E3, descarga interna de óleo piloto, a porta T pode ser vedada;

17

Tensão de controlo e comprimento do cabo do tipo anti-explosão: G12-12VCC; G24-24VCC; G24Ex-3m-24VCC; G12Ex-3m-12VCC; G24MA-3m-24VCC; G122aebd9a5

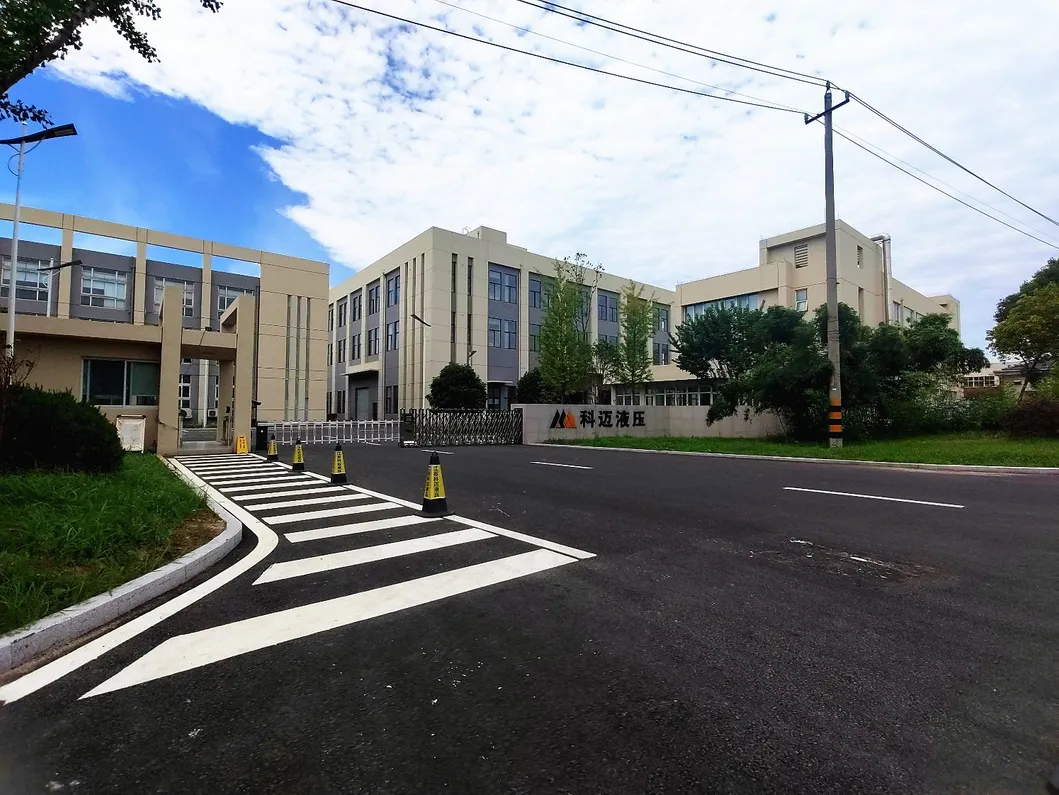

Perfil da empresa

Desde a nossa criação em 2009, surgimos como uma luminária de inovação e excelência na indústria hidráulica. Orgulhosamente honrada como uma empresa nacional de alta tecnologia, somos especializados na pesquisa, desenvolvimento, fabricação e vendas de componentes hidráulicos de alto nível. As nossas reconhecimentos incluem o facto de sermos nomeados uma pequena empresa gigante nacional, refinada e inovadora, acentuando o nosso compromisso firme com o avanço tecnológico e a qualidade incomparável.

O nosso produto topo de gama, a válvula proporcional sensível à carga, representa o apogeu do avançado controlo do sistema hidráulico, meticulosamente concebido para máquinas de construção e equipamento de serviço pesado. Este componente indispensável e versátil é essencial em aplicações vitais, tais como operações de emergência de salvamento, engenharia de túneis, mineração e veículos de serviço municipal. Estamos excepcionalmente orgulhosos de nossas parcerias com vários fabricantes líderes, desempenhando um papel fundamental na localização de componentes hidráulicos centrais para equipamentos mecânicos de alto nível. Impulsionada pela nossa filosofia central de "prestar serviços aos clientes com tecnologia, impressionar os clientes com a nossa atitude e manter os clientes com qualidade", continuamos dedicados a fornecer produtos, serviços e soluções superiores. A nossa missão é ascender como um fornecedor globalmente fidedigno de componentes hidráulicos de primeira qualidade.

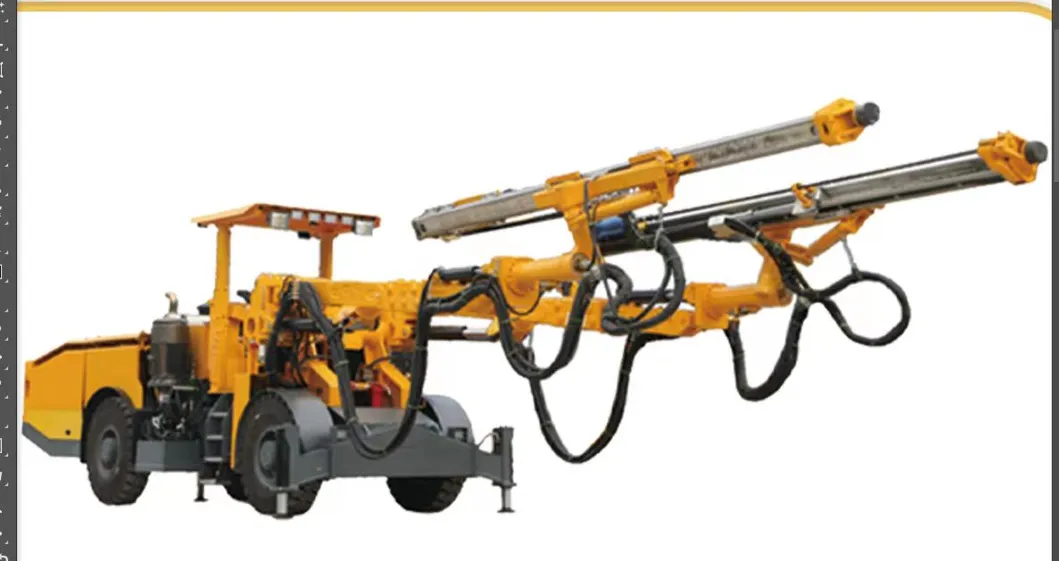

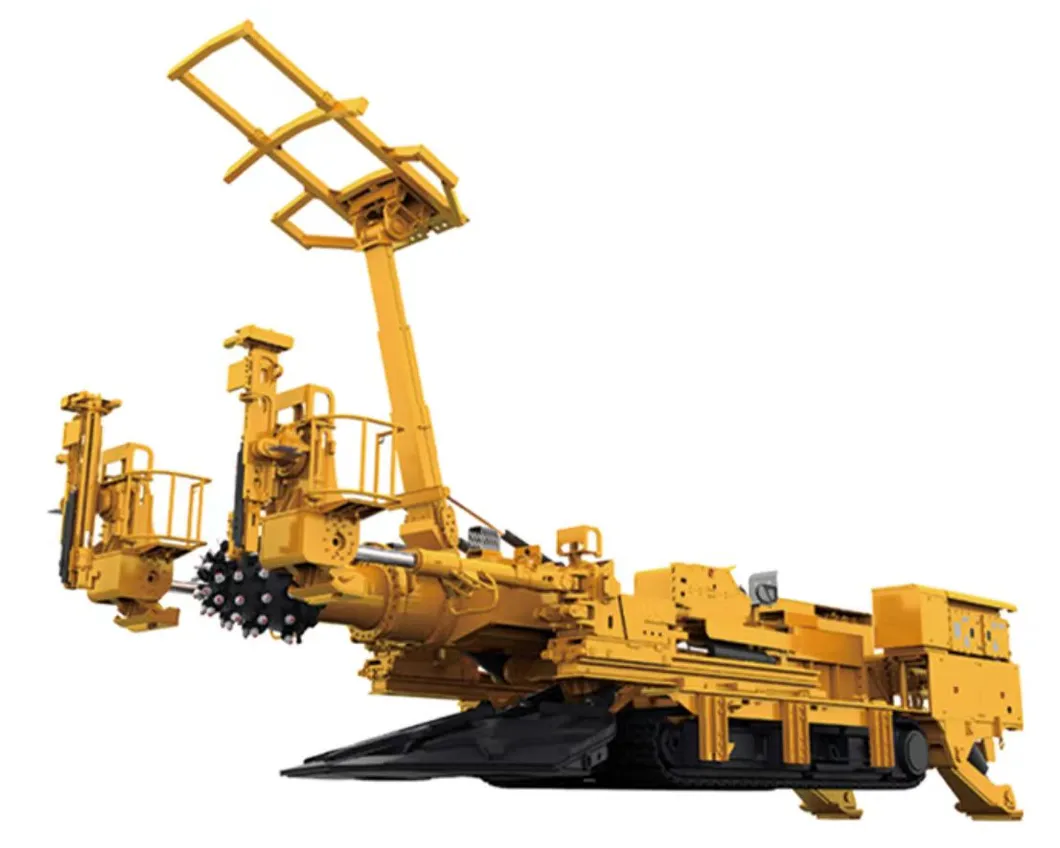

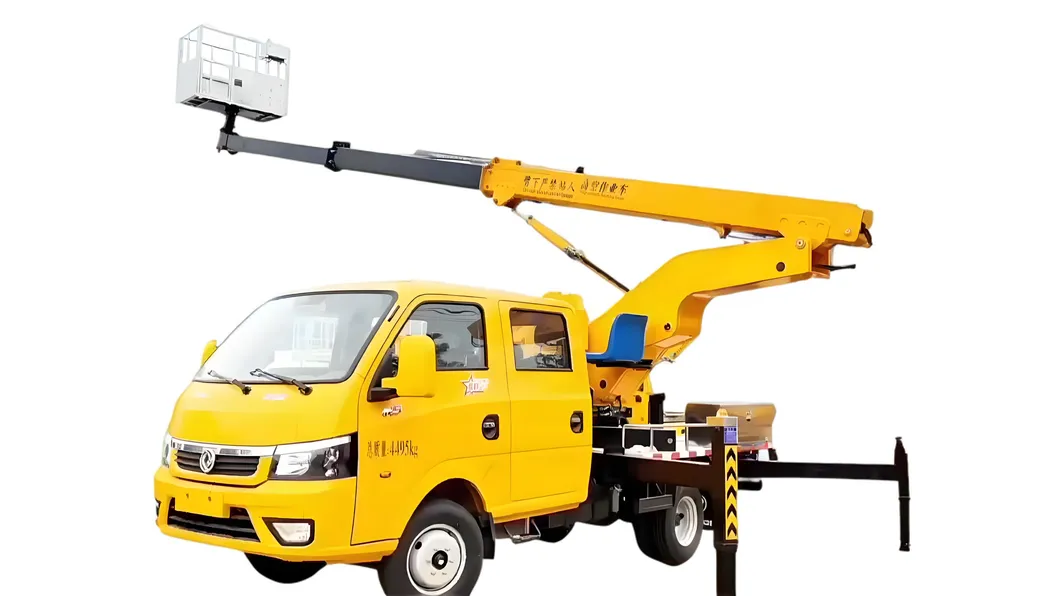

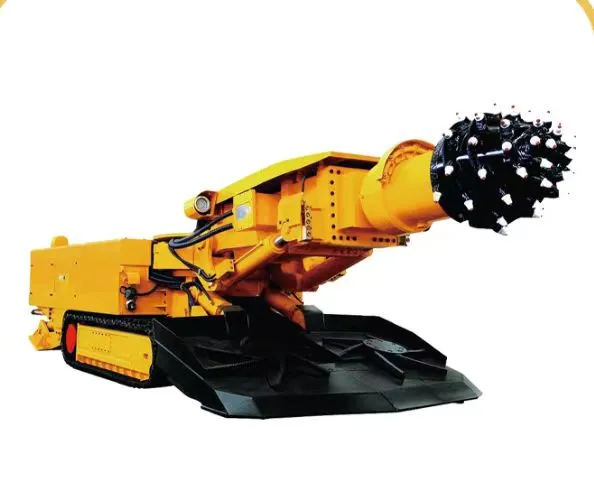

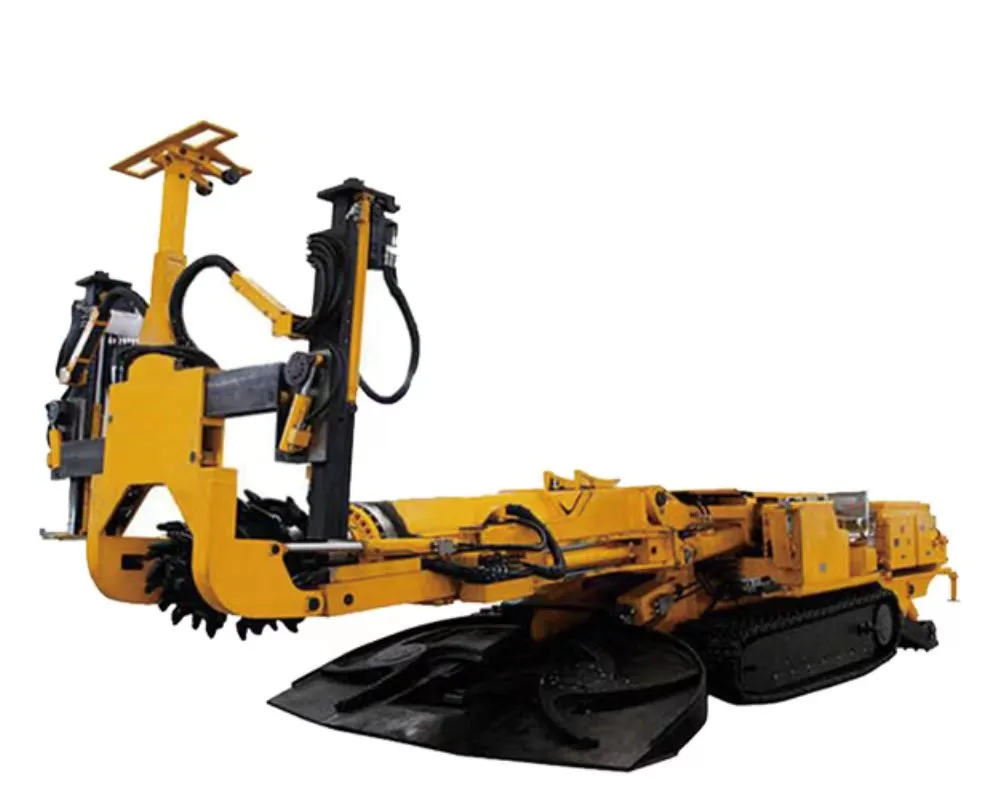

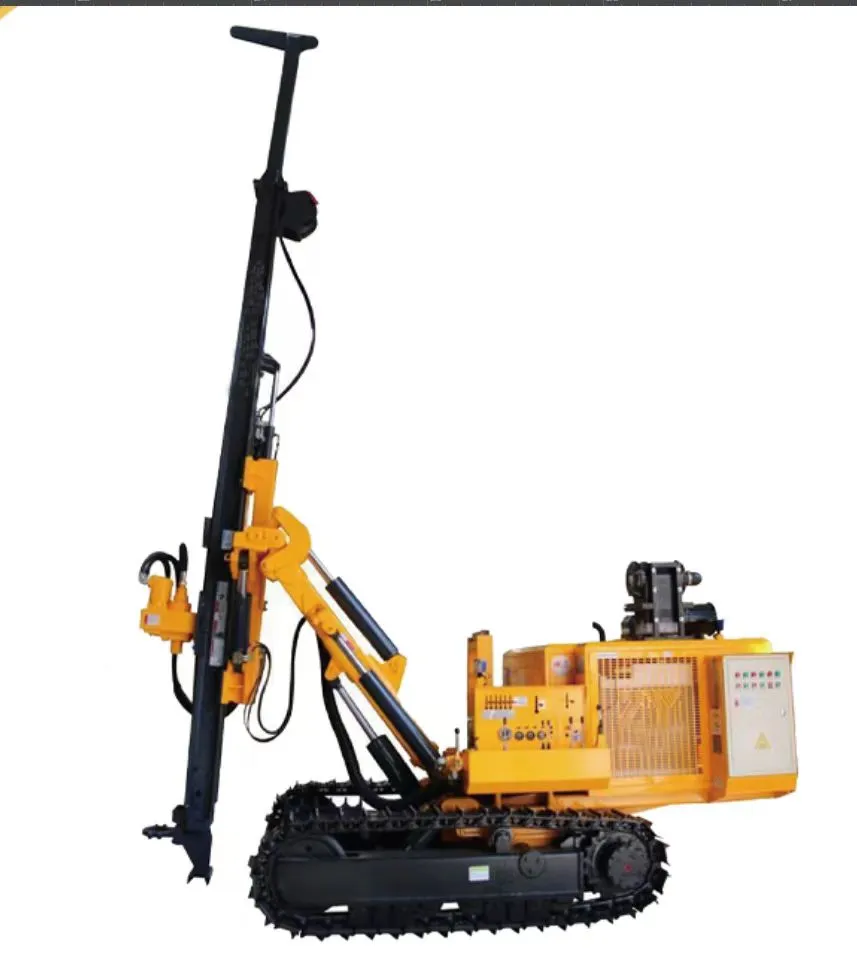

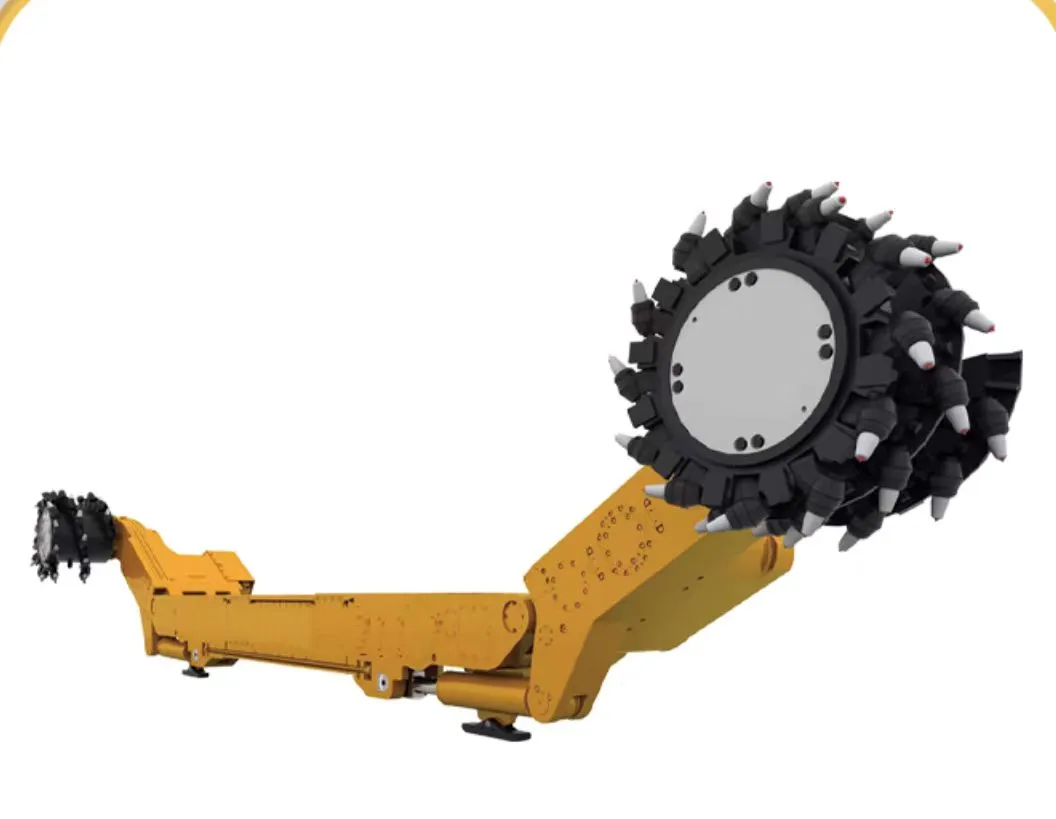

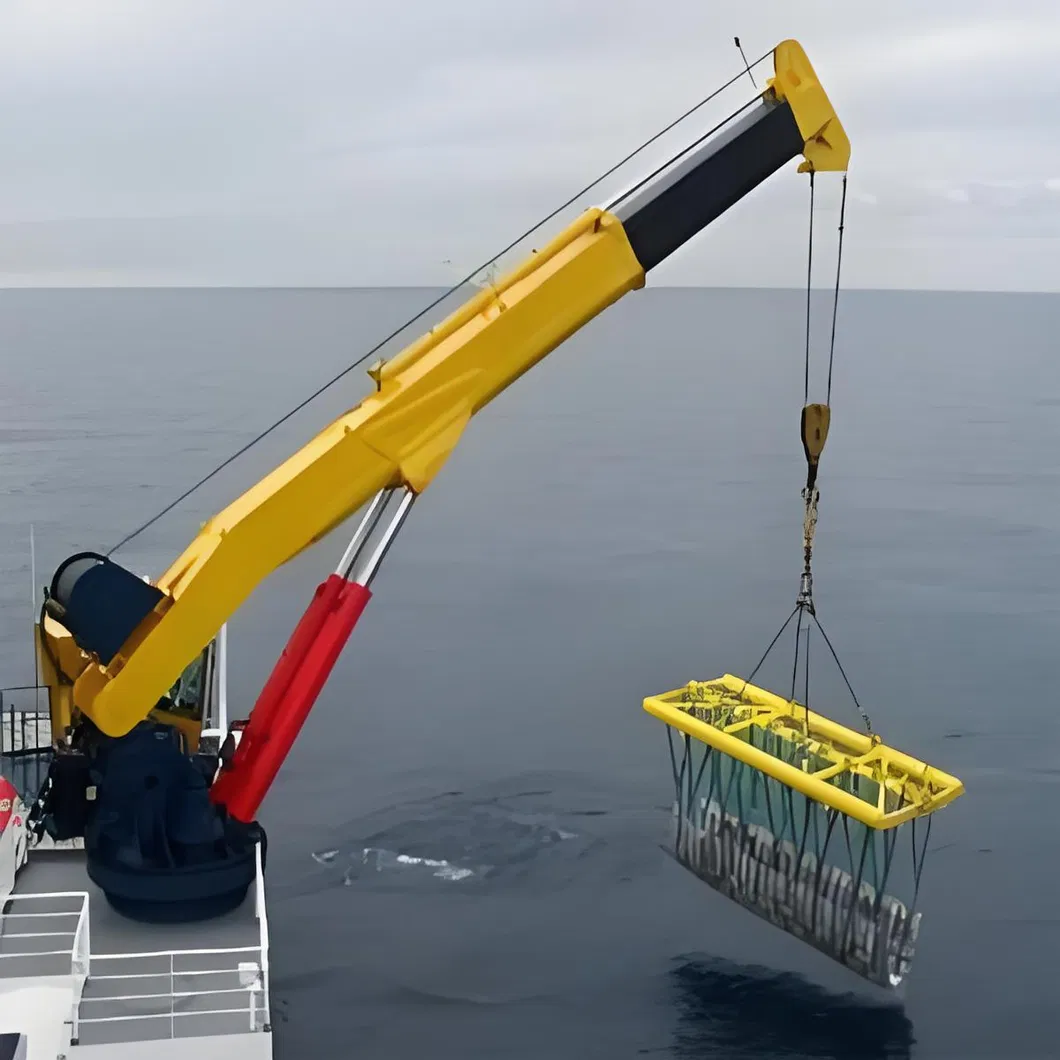

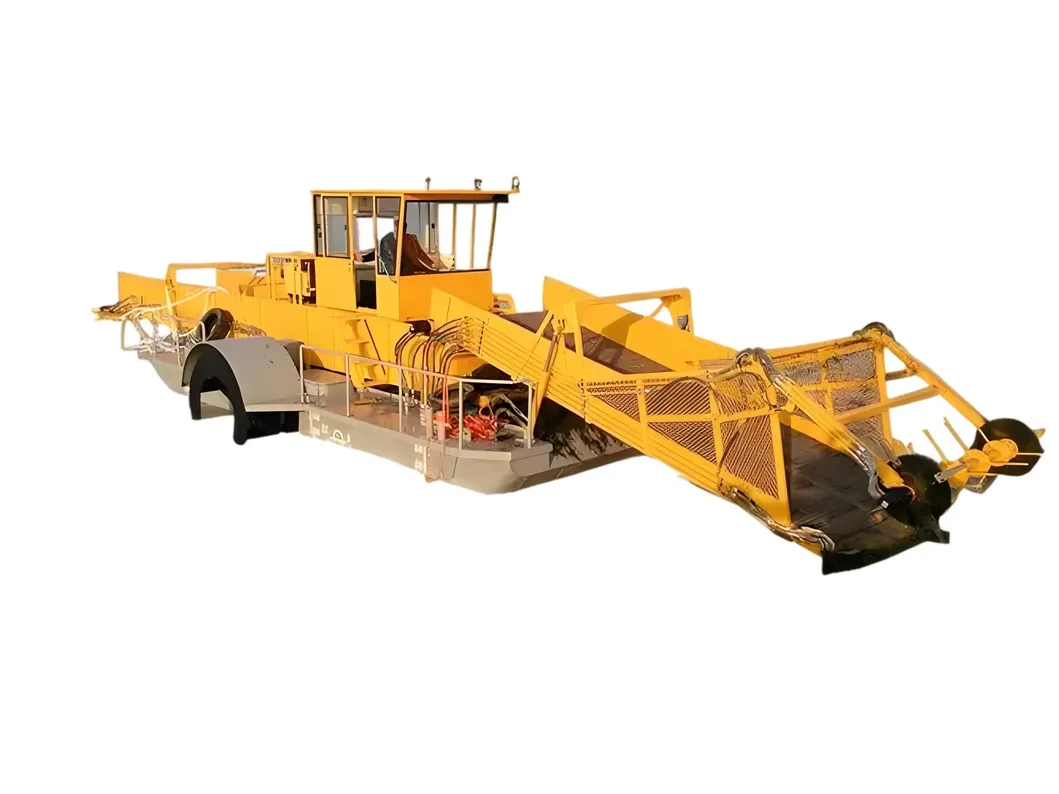

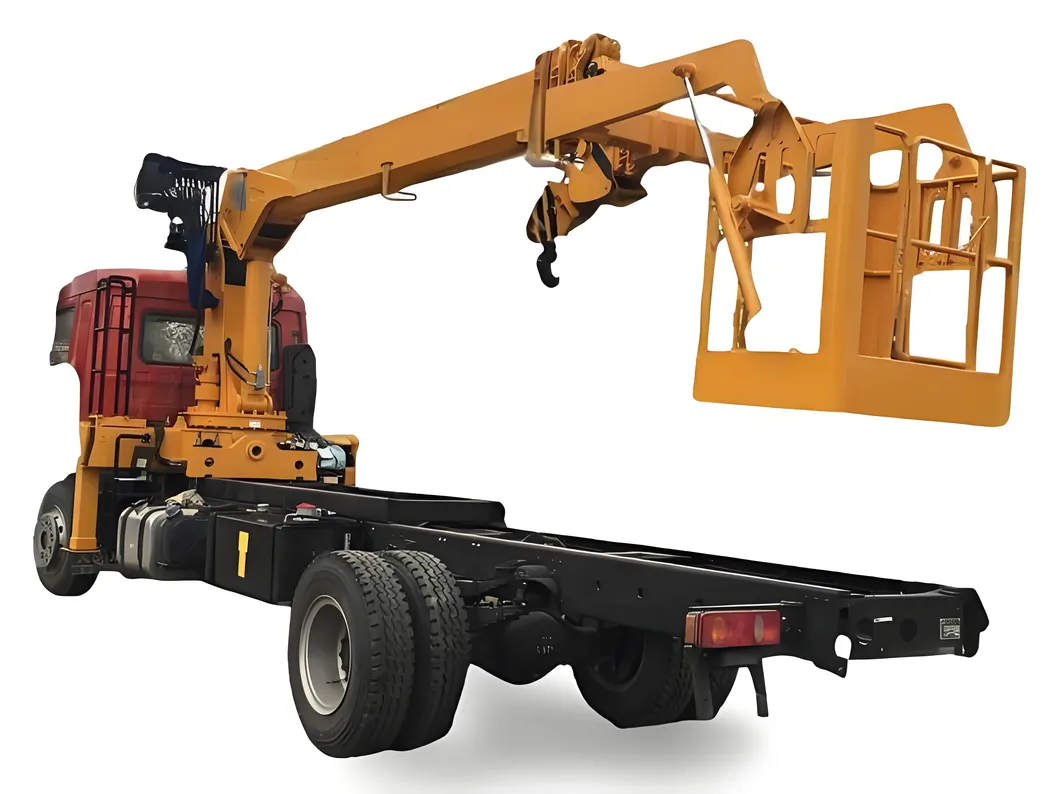

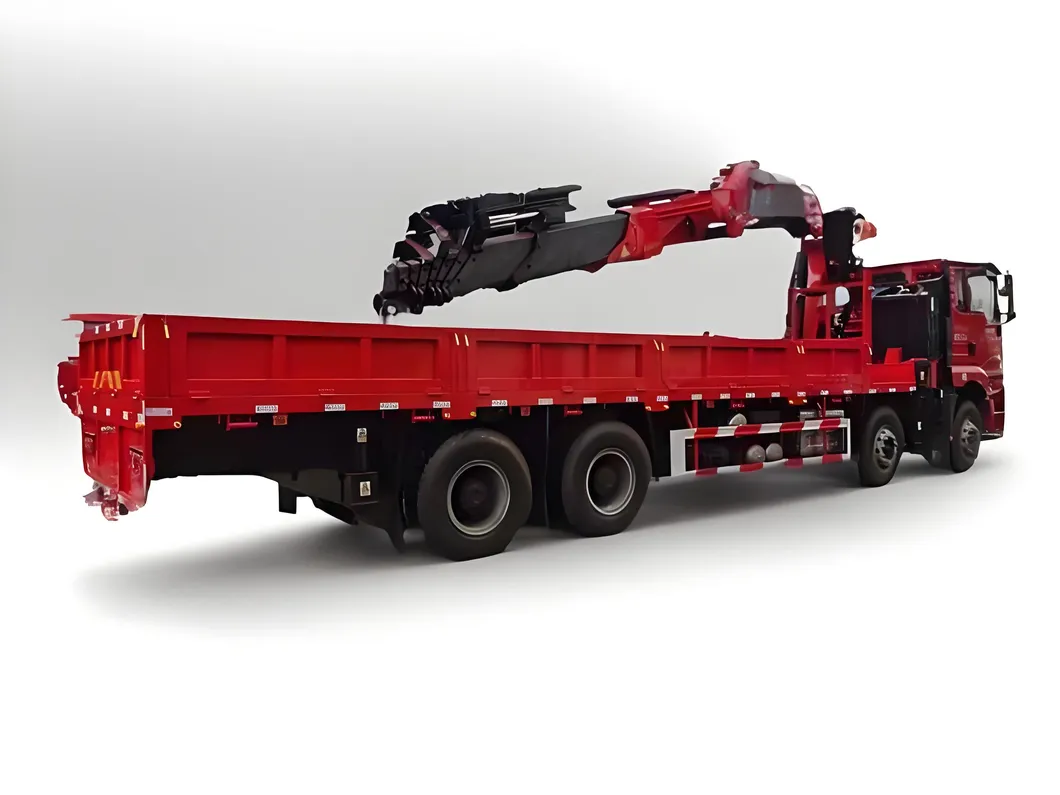

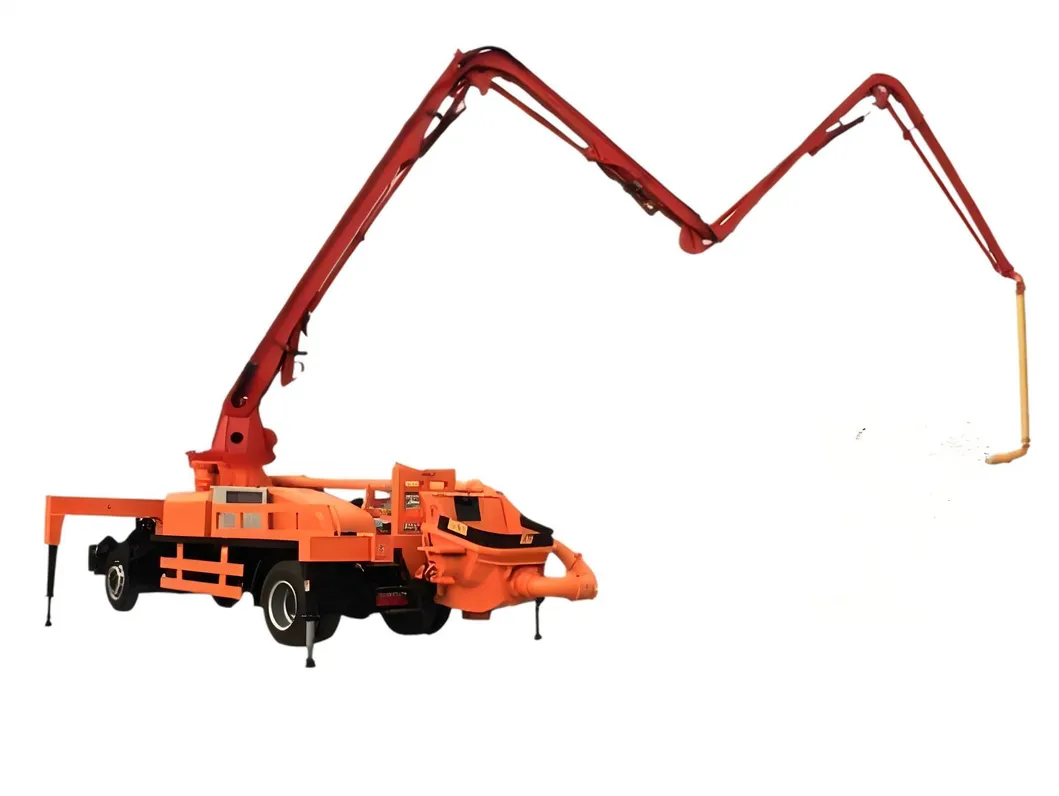

Máquina cliente

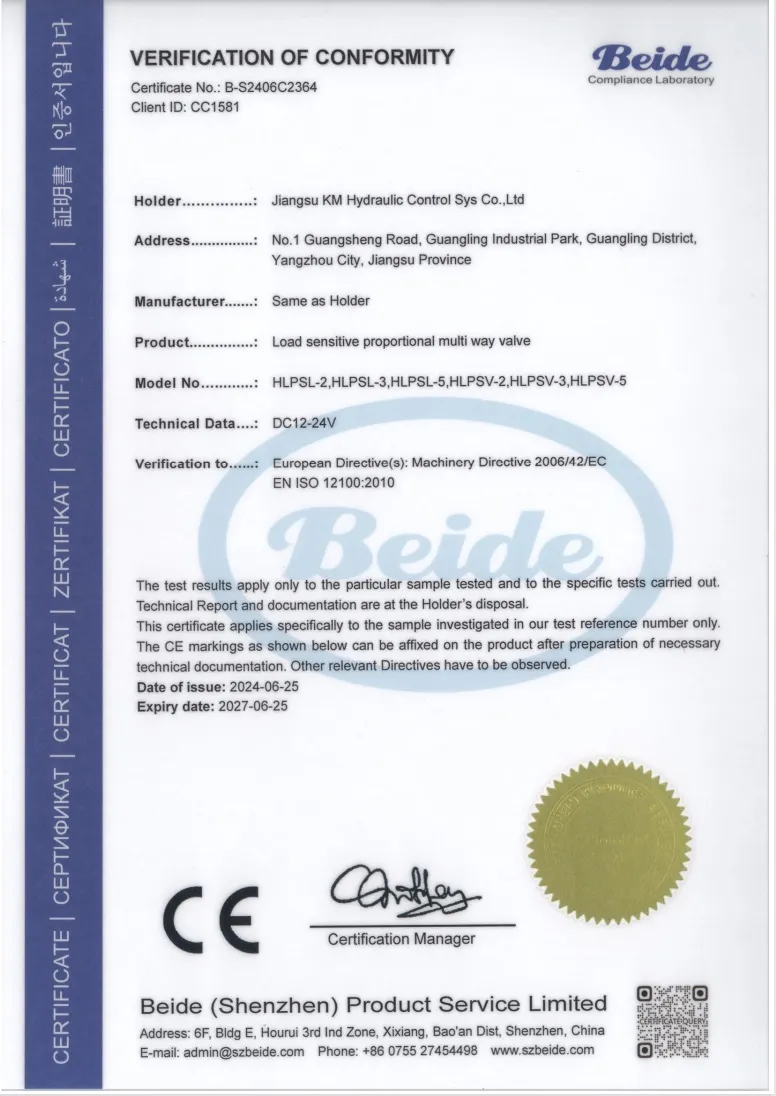

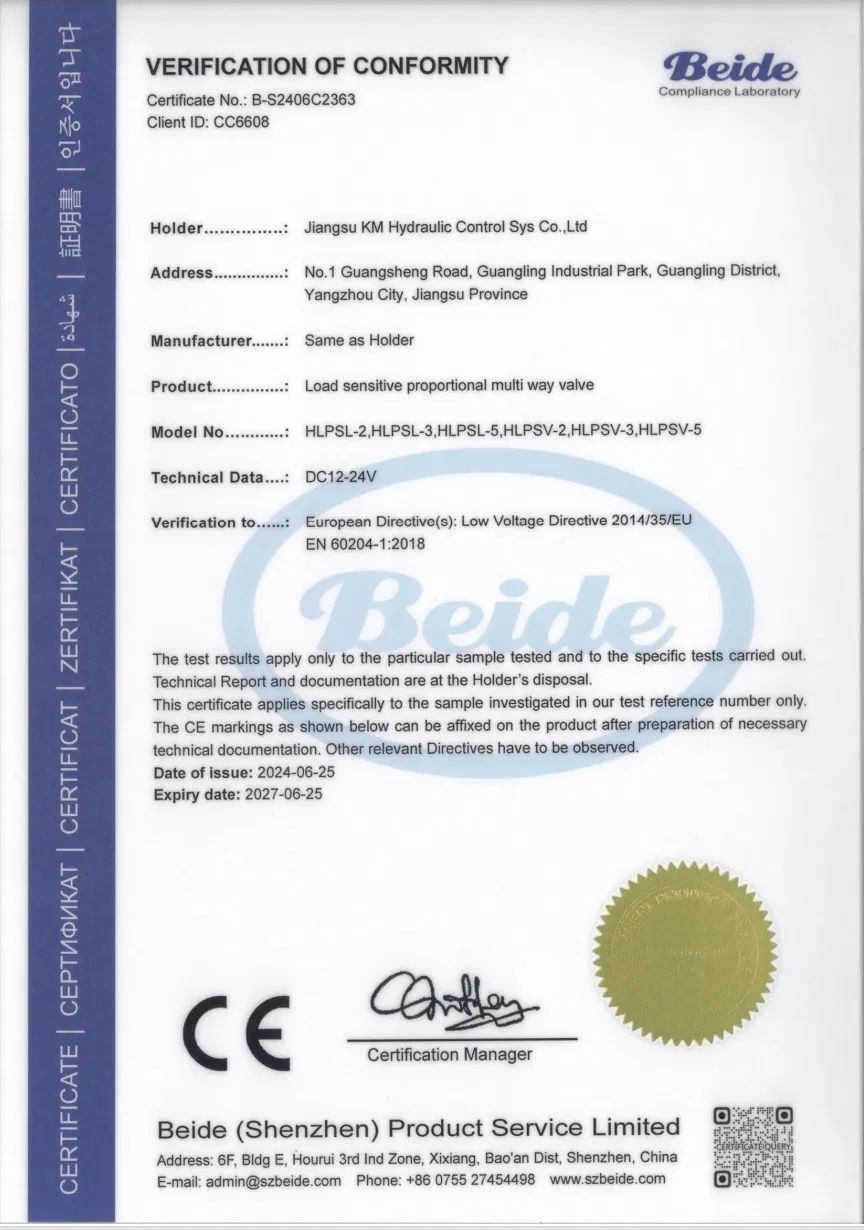

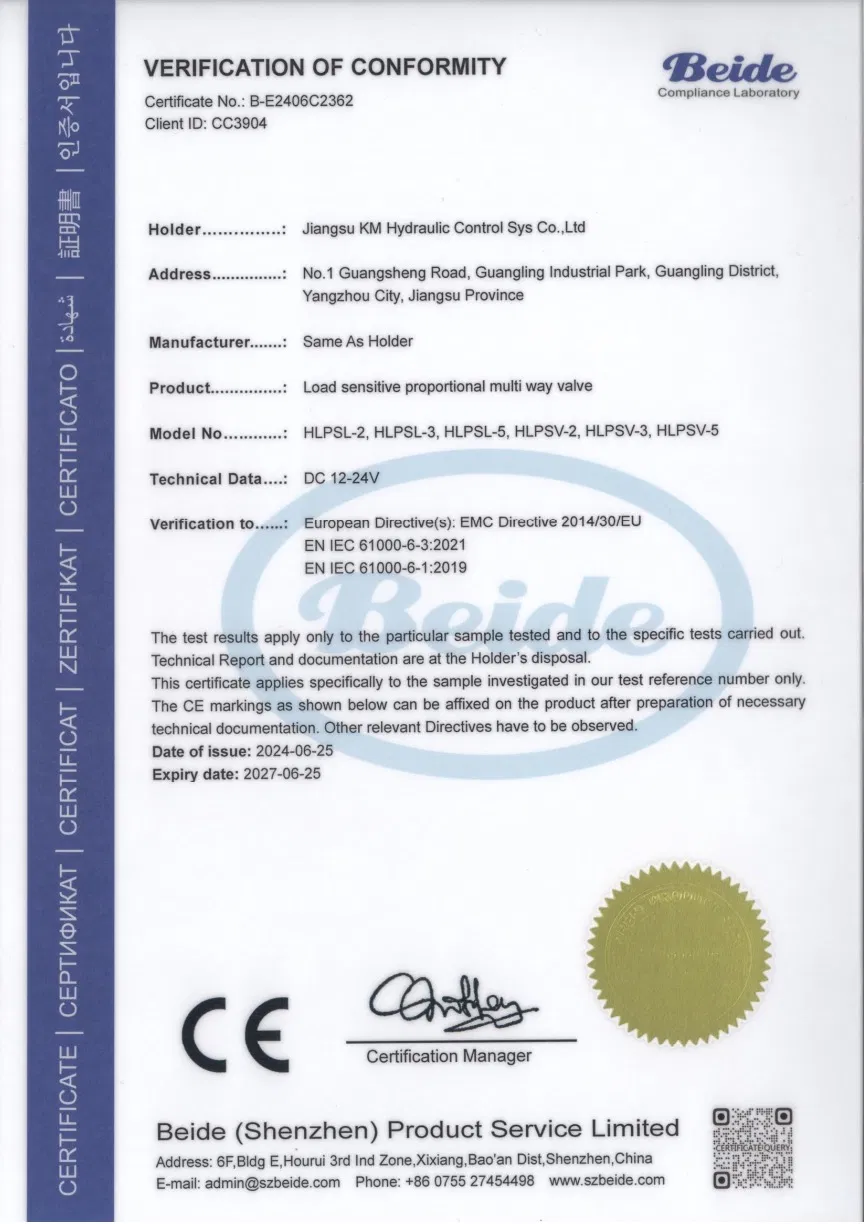

Certificações

PERGUNTAS FREQUENTES (FAQ)

Qual é o tempo de entrega típico para os seus produtos?

O nosso prazo padrão para produção é de aproximadamente um mês após o pagamento. Esta cronologia permite-nos preparar meticulosamente e garantir um controlo de qualidade rigoroso, garantindo a máxima satisfação e fiabilidade.

Existe uma quantidade mínima de encomenda (MOQ) para os pedidos?

Oferecemos um MOQ notavelmente baixo, mesmo acomodando pedidos de peça única para avaliações de amostra. Esta flexibilidade foi concebida para satisfazer os seus requisitos únicos na perfeição.

Quais são os passos para encomendar?

Primeiro, detalhar seus requisitos específicos ou aplicações pretendidas. Em seguida, iremos fornecer um orçamento personalizado ou os nossos conselhos especializados. Depois de aprovar os desenhos e efetuar um depósito, a sua encomenda será formalizada. Em seguida, procedemos à produção, respeitando rigorosamente as suas especificações.

Posso personalizar o produto com o meu logótipo?

Certamente! Basta informar-nos formalmente antes do início da produção e confirmar o design com base na amostra que fornecemos. Sua marca será impecavelmente incorporada, garantindo um acabamento profissional.

Qual é a principal diferença entre as válvulas HLPSL e HLPSV?

As válvulas HLPSL são meticulosamente concebidas para sistemas de bombas de deslocamento constante, garantindo um funcionamento fiável e sem problemas. Já as válvulas HLPSV são projetadas para sistemas de bombas variáveis, destacando-se no fornecimento de um desempenho superior de poupança de energia.

Em que tipos de equipamentos e aplicações estas válvulas são aplicadas?

Essas válvulas são ideais para máquinas de construção e equipamentos de serviço pesado, sendo fundamentais em aplicações como operações de resgate de emergência, engenharia de túneis, mineração e veículos de serviço municipal.
