1.8 ou 0.9 Grau 2 Fase NEMA 23 Motor de Passo Híbrido Elétrico 0.48n. M - 3n. M Torque para Máquina de Fresagem CNC

1 / 5

1.8 ou 0.9 Grau 2 Fase NEMA 23 Motor de Passo Híbrido Elétrico 0.48n. M - 3n. M Torque para Máquina de Fresagem CNC

Ainda está decidindo? Pegue amostras de $ !

Solicitar Amostra

Enviar consulta

Descrição do produto

ℹInformação Básica

N ° de Modelo. JK57HS51-4204TK

Número de estator Duas Fases

Modo de excitação HB-Híbrido

Função Condução

Número de polos 4

Modo de operar opere com um acionamento do motor

Tipo Eletromecânica

Certificação ISO9001, ce, rohs, sgs, reach

corrente/fase 1a-5a

binário de retenção 0,4 s. m - 3,1 s.

ângulo do degrau 1.8 ou 0.9

fios de eletrodos fios 4/6/8

comprimento do motor 41 mm - 112 mm

tamanho da moldura 57 mm * 57 mm

peças personalizadas caixa de velocidades, codificador, travão ou controlador integrado

Pacote de Transporte embalagem interior e caixa de cartão e palete principal e poli

Código HS 8501109990

Capacidade de Produção 50000piece/mês

📝Descrição de Produto

Motor elétrico de passo de passo de passo de passo elétrico de fase 2 NEMA 23 de 1.8 ou 0.9 graus, 0,48 s. M-3n. M binário para a máquina de fresagem CNC

Especificação Genaral
Item	Especificações
Ângulo do degrau	1.8 ° ou 0.9 °
Aumento da temperatura	80ºCmax
Temperatura ambiente	- 20ºC ~ 50ºC
Resistência de isolamento	100 MΩ mín. , 500 VCC
Resistência dieléctrica	500 V CA durante 1 minuto
Folga radial do veio	0,02Máx. (450 g de carga)
Folga axial do veio	0,08Máx. (450 g de carga)
Força radial máx	75N (20 mm a partir da flange)
Força axial máx	15 N

O aço magnético é de alta qualidade, geralmente utilizamos o tipo de nível SH.
O rotor é revestido, reduz as rebarbas, funcionando suavemente, menos ruído. Testamos as peças do motor passo a passo.
O estator é teste e o rotor é teste antes da montagem.
Depois de montar o motor passo a passo, faremos mais um teste para garantir que a qualidade é boa.

O motor passo a passo é um motor que converte sinais de impulso elétrico em deslocamentos angulares correspondentes ou deslocamentos lineares. Este pequeno motor passo-a-passo pode ser amplamente utilizado em vários campos, tais como uma impressora 3D, iluminação de palco, gravação a laser, maquinaria têxtil, equipamento médico, equipamento de automação, etc.

Parâmetros do motor passo a passo de 1.8 graus:

Modelo n.o	Ângulo do degrau	Comprimento do motor	Atual	Resistência	Indutância	Binário de retenção	# de derivações	Binário de retenção	Inértia do rotor	Massa
Modelo n.o	( °)	(L) mm	A	Ω	MH	N.m	No	g. cm	g. cm2	Kg
JK57HS41-1006	1.8	41	1	7.1	8	0.48	6	250	150	0.47
JK57HS41-2008	1.8	41	2	1.4	1.4	0.39	8	250	150	0.47
JK57HS41-2804	1.8	41	2.8	0.7	1.4	0.55	4	250	150	0.47
JK57HS51-1006	1.8	51	1	6.6	8.2	0.72	6	300	230	0.59
JK57HS51-2008	1.8	51	2	1.8	2.7	0.9	8	300	230	0.59
JK57HS51-2804	1.8	51	2.8	0.83	2.2	1.01	4	300	230	0.59
JK57HS56-2006	1.8	56	2	1.8	2.5	0.9	6	350	280	0.68
JK57HS56-2108	1.8	56	2.1	1.8	2.5	1	8	350	280	0.68
JK57HS56-2804	1.8	56	2.8	0.9	2.5	1.2	4	350	280	0.68
JK57HS64-2804	1.8	64	2.8	0.8	2.3	1	4	400	300	0.75
JK57HS76-2804	1.8	76	2.8	1.1	3.6	1.89	4	600	440	1.1
JK57HS76-3006	1.8	76	3	1	1.6	1.35	6	600	440	1.1
JK57HS76-3008	1.8	76	3	1	1.8	1.5	8	600	440	1.1
JK57HS82-3004	1.8	82	3	1.2	4	2.1	4	1000	600	1.2
JK57HS82-4008	1.8	82	4	0.8	1.8	2	8	1000	600	1.2
JK57HS82-4204	1.8	82	4.2	0.7	2.5	2.2	4	1000	600	1.2
JK57HS100-4204	1.8	100	4.2	0.75	3	3	4	1100	700	1.3
JK57HS112-3004	1.8	112	3	1.6	7.5	3	4	1200	800	1.4
JK57HS112-4204	1.8	112	4.2	0.9	3.8	3.1	4	1200	800	1.4

Parâmetros do motor passo a passo de 0.9 graus:

Modelo n.o	Ângulo do degrau	Comprimento do motor	Atual	Resistência	Indutância	Binário de retenção	# de derivações	Binário de retenção	Inértia do rotor	Massa
Modelo n.o	( °)	(L) mm	A	Ω	MH	kg.cm	No	g. cm	g. cm2	Kg
JK57HM41-1006	0.9	41	1	5.7	8	3.9	6	210	120	0.45
JK57HM41-2804	0.9	41	2.8	0.7	2.2	5	4	210	120	0.45
JK57HM51-2006	0.9	51	2	1.6	2.2	7.2	6	380	280	0.68
JK57HM56-1006	0.9	56	1	7.4	17.5	9	6	400	300	0.7
JK57HM56-2006	0.9	56	2	1.8	4.5	9	6	400	300	0.7
JK57HM56-2804	0.9	56	2.8	0.9	3.3	12	4	400	300	0.7
JK57HM76-1006	0.9	76	1	8.6	23	13.5	6	680	480	1
JK57HM76-2006	0.9	76	2	3	7	13.5	6	680	480	1
JK57HM76-2804	0.9	76	2.8	1.15	5.6	18	4	680	480	1

Parâmetros do motor passo a passo NEMA 23 trifásico:

Modelo n.o	Ângulo do degrau	Comprimento do motor	Atual	Resistência	Indutância	Binário de retenção	Binário de retenção	Inértia do rotor	Massa
Modelo n.o	( °)	(L) mm	A	Ω	MH	kg.cm	g. cm	g. cm2	Kg
JK57H3P42-5206	1.2	42	5.2	1.3	1.4	4.5	210	110	0.45
JK57H3P56-5606	1.2	56	5.6	0.7	0.7	9	400	300	0.75
JK57H3P79-5206	1.2	79	5.2	0.9	1.5	15	680	480	1.1

Parâmetros do motor passo a passo do tipo redondo NEMA 23:

Modelo n.o	Ângulo do degrau	Comprimento do motor	Atual	Resistência	Indutância	Binário de retenção	# de derivações	Binário de retenção	Inértia do rotor	Massa
Modelo n.o	( °)	(L) mm	A	Ω	MH	kg.cm	No	g. cm	g. cm2	Kg
JK57HY41-0406	1.8	41	0.4	30	30	2.88	6	180	57	0.54
JK57HY41-1564	1.8	41	1.56	1.8	3.6	4	4	180	57	0.54
JK57HY51-0426	1.8	51	0.42	29	36	4.97	6	350	110	0.6
JK57HY51-2804	1.8	51	2.8	0.85	2.1	6.9	4	350	110	0.6
JK57HY56-0606	1.8	56	0.6	20	32	6	6	420	135	0.65
JK57HY56-2004	1.8	56	2	3	7	8	4	420	135	0.65
JK57HY76-1506	1.8	76	1.5	3.6	6	9	6	720	200	0.95
JK57HY76-4004	1.8	76	4	0.88	2.6	14	4	720	200	0.95

Motor de passo híbrido outro motor de passo:

Série de motores	Fase n.o	Ângulo do degrau	Comprimento do motor	Tamanho do motor	Fios no	Binário de retenção
NEMA 8	2 fase	1.8 graus	30 ~ 42 mm	20 x 20 mm	4	180 ~ 300 g.cm
NEMA 11	2 fase	1.8 graus	32 ~ 51 mm	28 x 28 mm	4 ou 6	430 ~ 1200 g.cm
NEMA 14	2 fase	0.9 ou 1.8 graus	27 ~ 42 mm	35 x 35 mm	4	1000 ~ 2000 g.cm
NEMA 16	2 fase	1.8 graus	20 ~ 44 mm	39x39 mm	4 ou 6	650 ~ 2800 g.cm
NEMA 17	2 fase	0.9 ou 1.8 graus	25 ~ 60 mm	42x42 mm	4 ou 6	1.5 ~ 7,3kg.cm
NEMA 23	2 fase	0.9 ou 1.8 graus	41 ~ 112 mm	57x57 mm	4 ou 6 ou 8	0.39 ~ 3,1N.m
NEMA 23	3 fases	1.2 graus	42 ~ 79 mm	57x57 mm	-	0.45 ~ 1,5N.m
NEMA 24	2 fase	1.8 graus	56 ~ 111 mm	60 x 60 mm	8	1.17 ~ 4,5N.m
NEMA 34	2 fase	1.8 graus	67 ~ 155 mm	86 x 86 mm	4 ou 8	3.4 ~ 12.2N.m
NEMA 34	3 fases	1.2 graus	65 ~ 150 mm	86 x 86 mm	-	2 ~ 7N.m
NEMA 42	2 fase	1.8 graus	99 ~ 201 mm	110 x 110 mm	4	11.2 ~ 28 Nm
NEMA 42	3 fases	1.2 graus	134 ~ 285 mm	110 x 110 mm	-	8 ~ 25 Nm
NEMA 52	2 fase	1.8 graus	173 ~ 285 mm	130x130 mm	4	13.3 ~ 22,5N.m
NEMA 52	3 fases	1.2 graus	173 ~ 285 mm	130x130 mm	-	13.3 ~ 22,5N.m
Acima apenas para produtos representativos, os produtos de pedido especial podem ser feitos de acordo com o pedido do cliente.

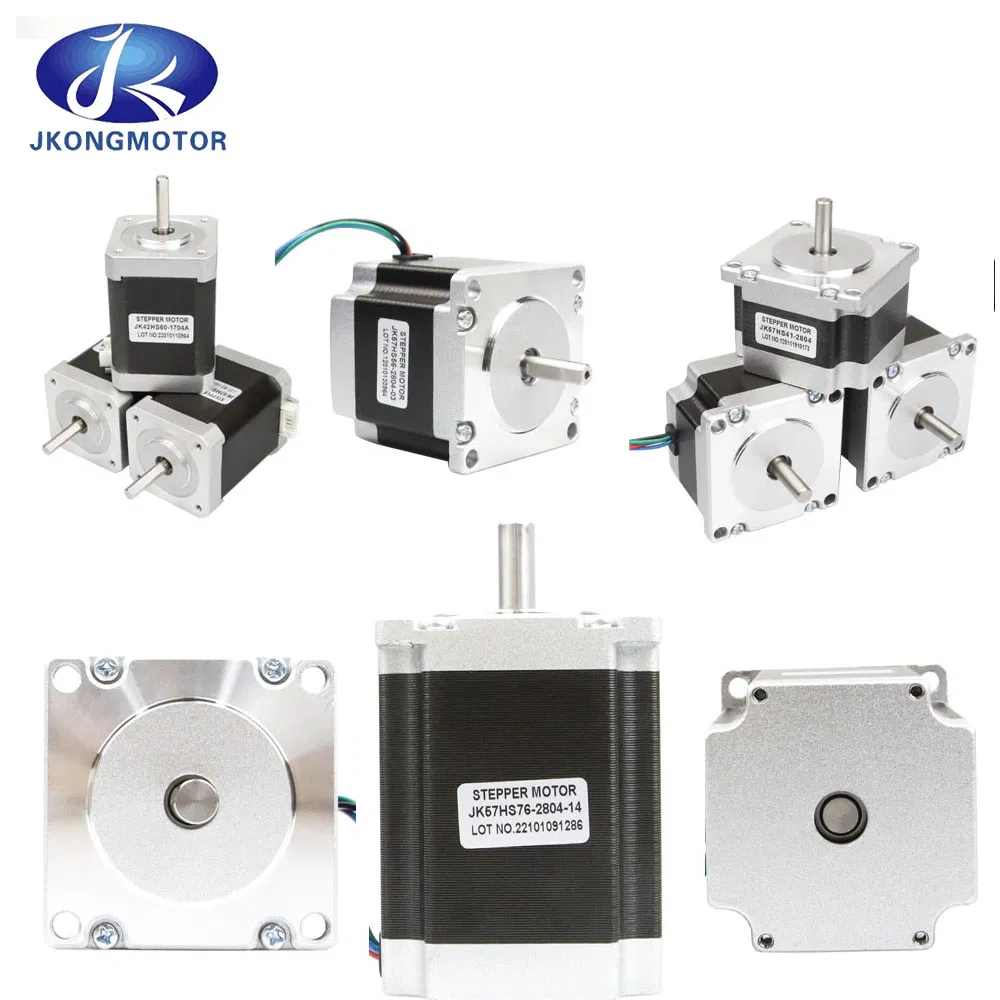

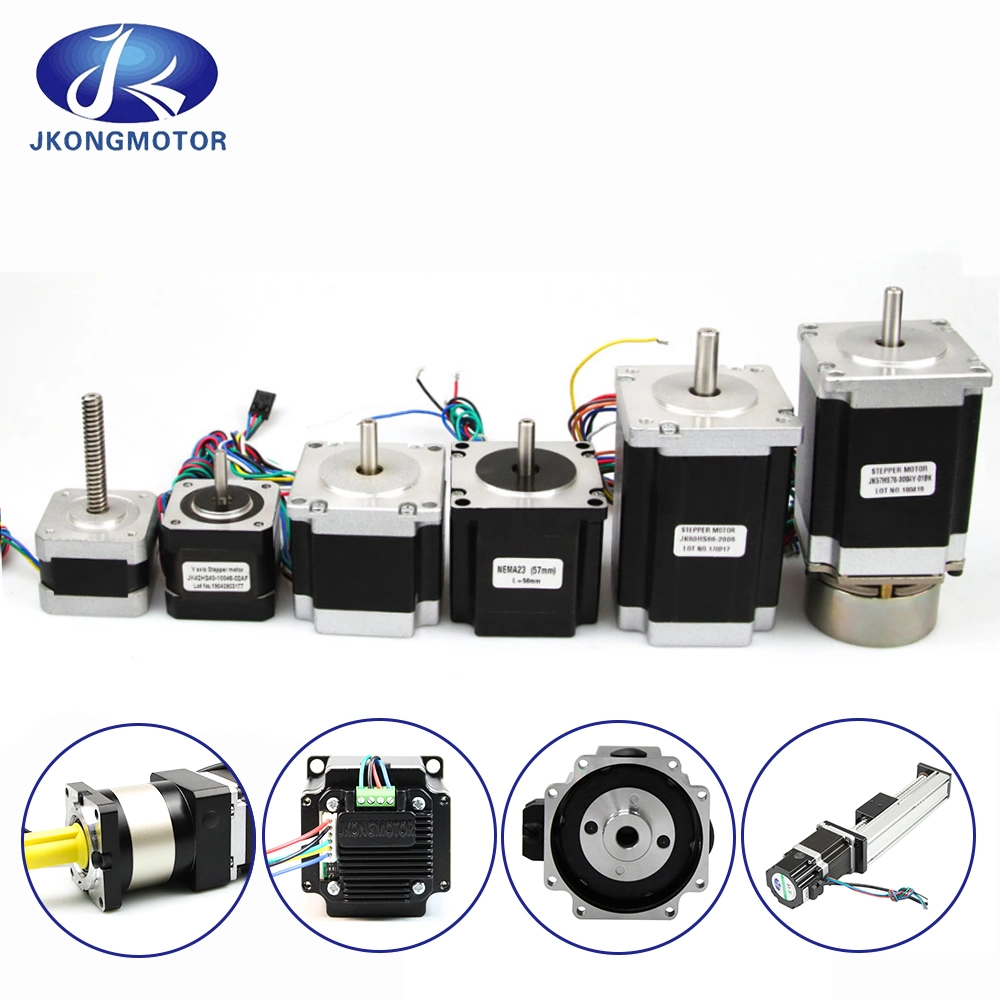

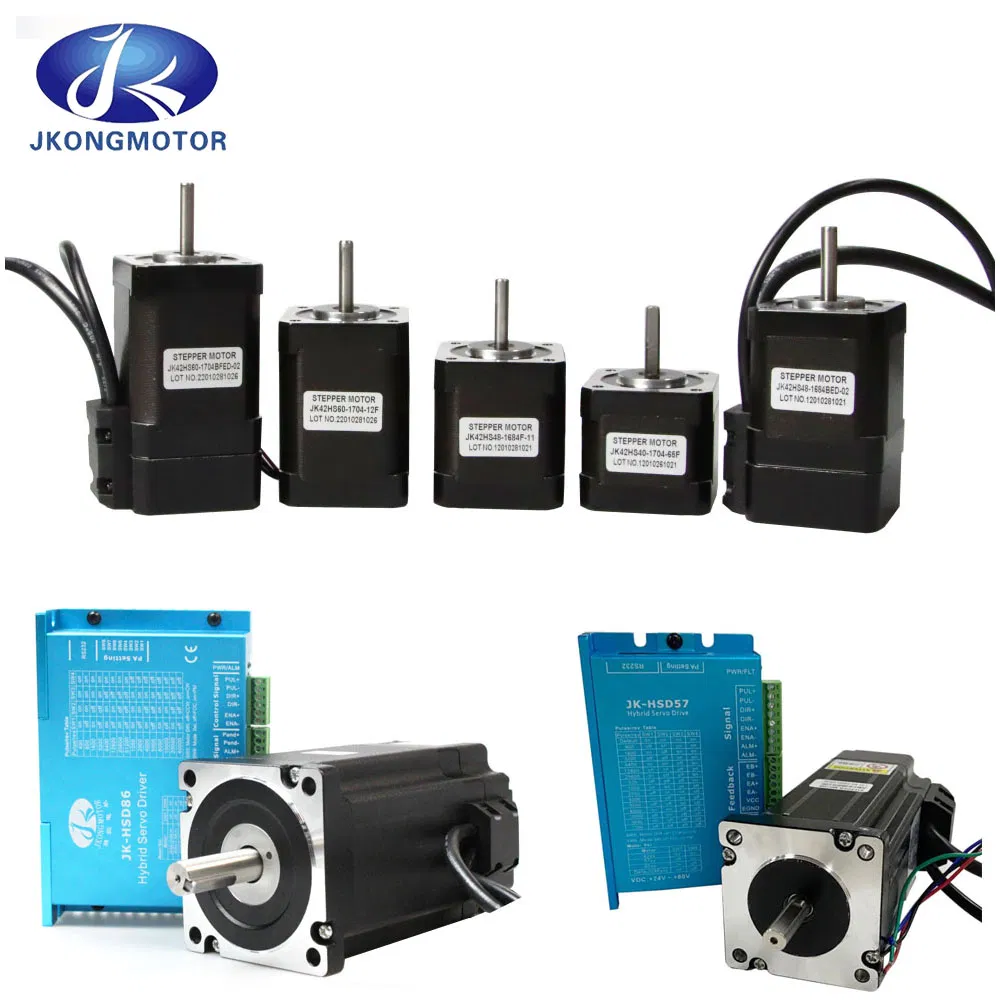

Motor de passo personalizado Fotos detalhadas

Kit de motor CC sem escovas

Motor passo a passo com codificador

Motor passo-a-passo linear

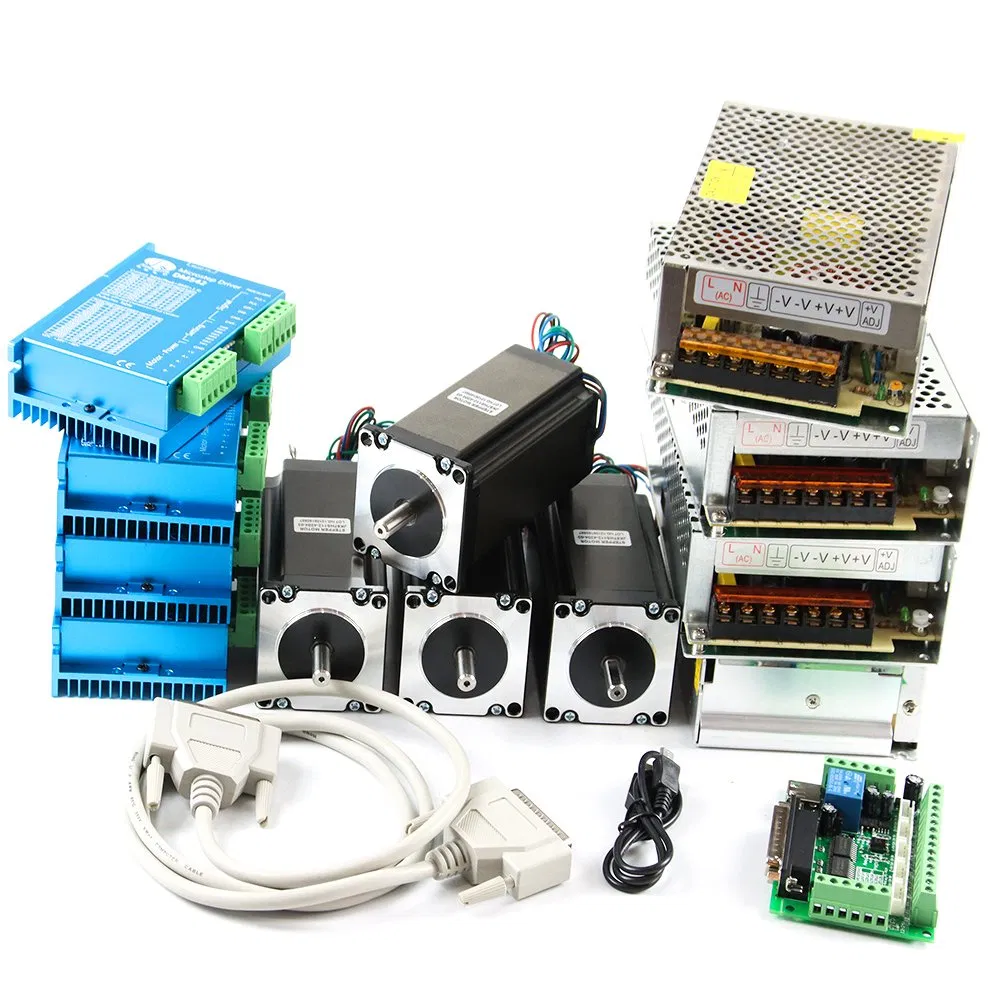

3 Kits de motor passo a passo de 4 eixos

Motor passo a passo do veio oco

Motor BLDC

Motor DC cardado

Motor passo-a-passo híbrido

❓Perguntas Frequentes (FAQ)

Qual é o ângulo de passo padrão destes motores NEMA 23?

Estes motores de passo estão disponíveis principalmente com ângulos de passo de 1.8° ou 0.9° para modelos bifásicos, e 1.2° para os modelos trifásicos.

Quais são as aplicações comuns para este motor de passo?

Eles são amplamente utilizados em vários campos industriais e de automação, incluindo impressoras 3D, iluminação de palco, sistemas de gravação a laser, maquinaria têxtil, equipamentos médicos e máquinas de fresagem CNC.

Qual é o limite de aumento de temperatura ambiental suportado?

O motor foi projetado para um aumento de temperatura máximo de 80ºC e está qualificado para operar em uma temperatura ambiente que varia de -20ºC a 50ºC.

Quais peças e acessórios podem ser personalizados no motor de passo?

Oferecemos a personalização de componentes adicionais, tais como caixa de velocidades, codificador (encoder), travão ou um controlador integrado ao motor.

Como é garantida a qualidade e durabilidade deste motor?

Utilizamos aço magnético de alta qualidade (geralmente tipo SH) e revestimento no rotor para reduzir rebarbas, garantindo menor ruído e rotação suave. Além disso, todos os componentes são rigorosamente testados antes e depois da montagem final.

Quais são as especificações de fiação disponíveis?

Dependendo do modelo e das necessidades de aplicação, os motores de passo podem vir configurados com 4, 6 ou 8 fios de eletrodos.
