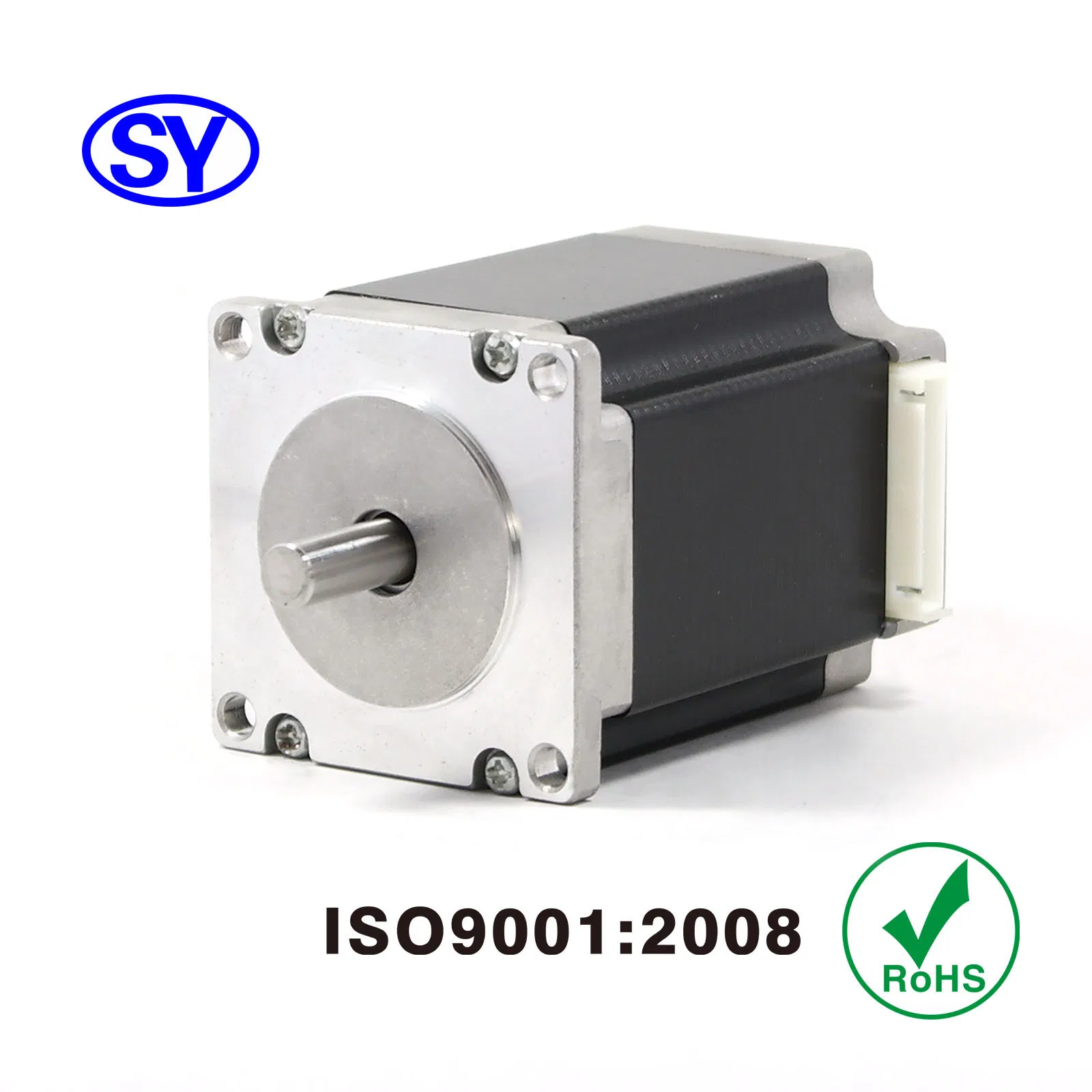

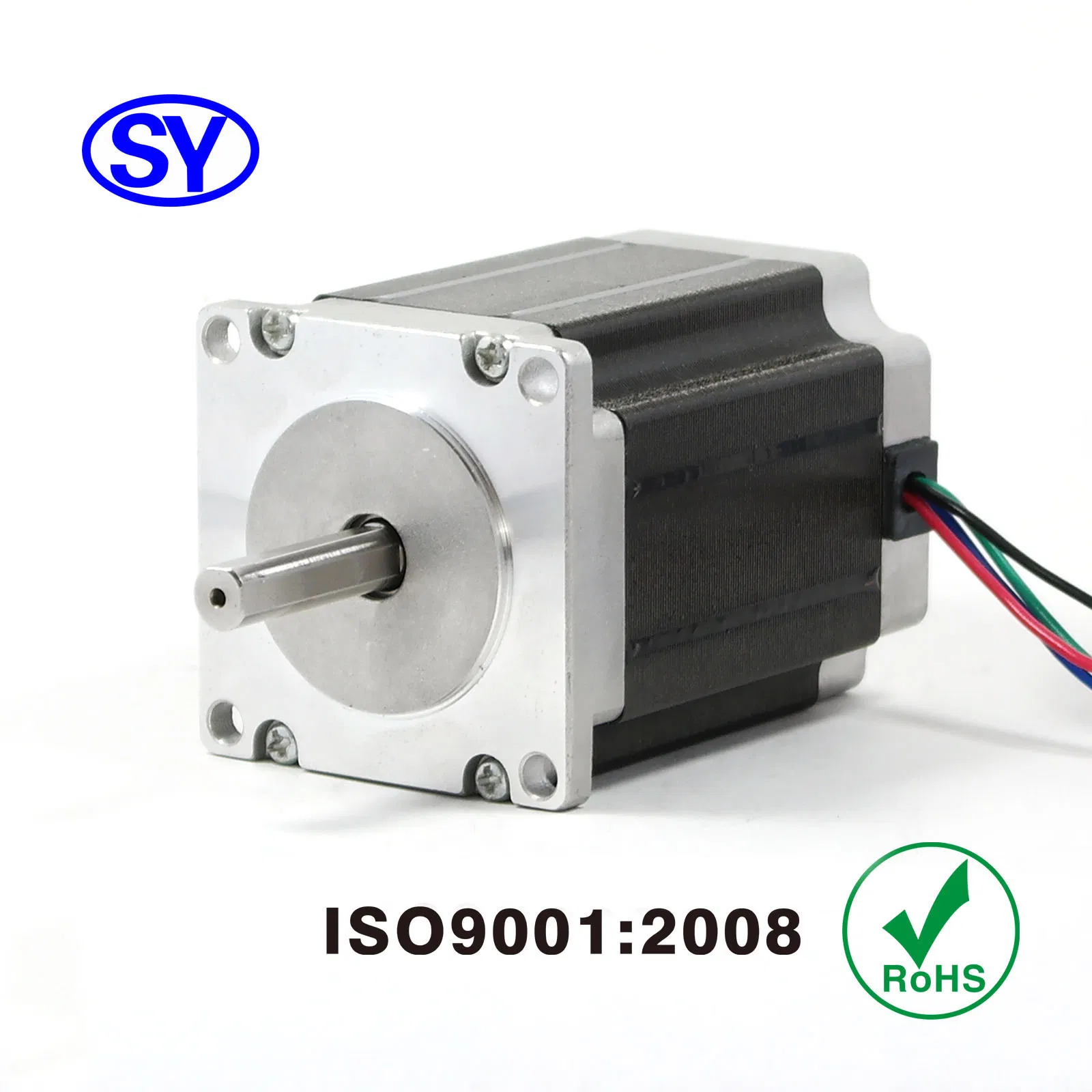

NEMA 23 57 * 57mm Impressora Médica 3D Motor de Passo Elétrico DC

1 / 5

NEMA 23 57 * 57mm Impressora Médica 3D Motor de Passo Elétrico DC

Ainda está decidindo? Pegue amostras de $ !

Solicitar Amostra

Enviar consulta

Descrição do produto

Informação Básica

N ° de Modelo 57BYGH510 Series

Número de estator Duas Fases

Modo de excitação HB-Híbrido

Função Condução

Número de polos 8

Modo de operar 2 peças fase-8

Tipo Magnético Elétrico

Certificação ISO9001, rohs, ce

série de motores 57 bygh

ângulo do degrau 1.8 graus

comprimento do veio 31 mm (1.22 pol.)

veio veio de corte em d.

conectores plug-in ou fios condutores

prazo de pagamento depósito de 30%, saldo de 70%

palavra-chave impressora 3d

utilização junta do robô

aplicações cnc

palavra-chave binário elevado

Pacote de Transporte exportar caixa de cartão

Especificação rohs, iso9001:2015, reach

Código HS 8501109990

Capacidade de Produção 3000000 unid./ano

Descrição de Produto

57 mm (NEMA 23) Motor elétrico passo a passo de Medicina

Recursos:

Binário elevado
Precisão elevada
Movimento suave

Os motores de passos, servo-motores AC e DC sem escovas motores estão disponíveis para personalizado para o mundo, NEMA 11, 14, 16, 17, 23, 24, 34 motor escalonado, 50W, 100W, 200W, 400W, 500 W, 750 W, 1000W, 1200W AC servomotor, e motor de c.c. sem escovas estão todos incluídos.

Os produtos derivados são amplamente utilizados em máquinas Multibanco, leitores digitais, stylus impressoras, plotters, slot machines, CD-ROM drivers, iluminação de palco, lentes da câmera, máquinas CNC, aparelhos médicos, 3D impressoras, máquinas de limpeza e quadcopter para a indústria e a nossa vida.

Todos os produtos derivados de nós pode ser personalizado para atender as suas necessidades.

1. Especificações:

Binário de suporte: 930 mNm (131 oz)
A resistência por fase: 0,76 ohm
A indutância por fase: 3.3 mH
Corrente nominal: 1,2 A
Ângulo de passo: 1,8° ± 5% passo completo, sem carga
Temperatura ambiente: -24ºC - +60 ºC
Humidade relativa: 90% de máximo
Precisão de resistência: ±10%
Resistência de isolamento: Maior que 100 mΩ 500V DC
Resistência dielétrica: 600 V CA para 1 S, fuga de corrente inferior a 1 mA

2. Nota:

Desempenho e parâmetros podem ser personalizados, basta enviar o diagrama do motor ou amostras para nós, o preço competitivo será enviado para você em breve para sua referência.

O preço é decidido pelo desempenho do motor e os parâmetros mais importantes requisitos por você, entre em contato conosco e obtenha a última lista de preços.

3. Prazo de pagamento:

T/T com antecedência, depósito de 30%, 70% saldo antes do embarque. Ou LC no visor.

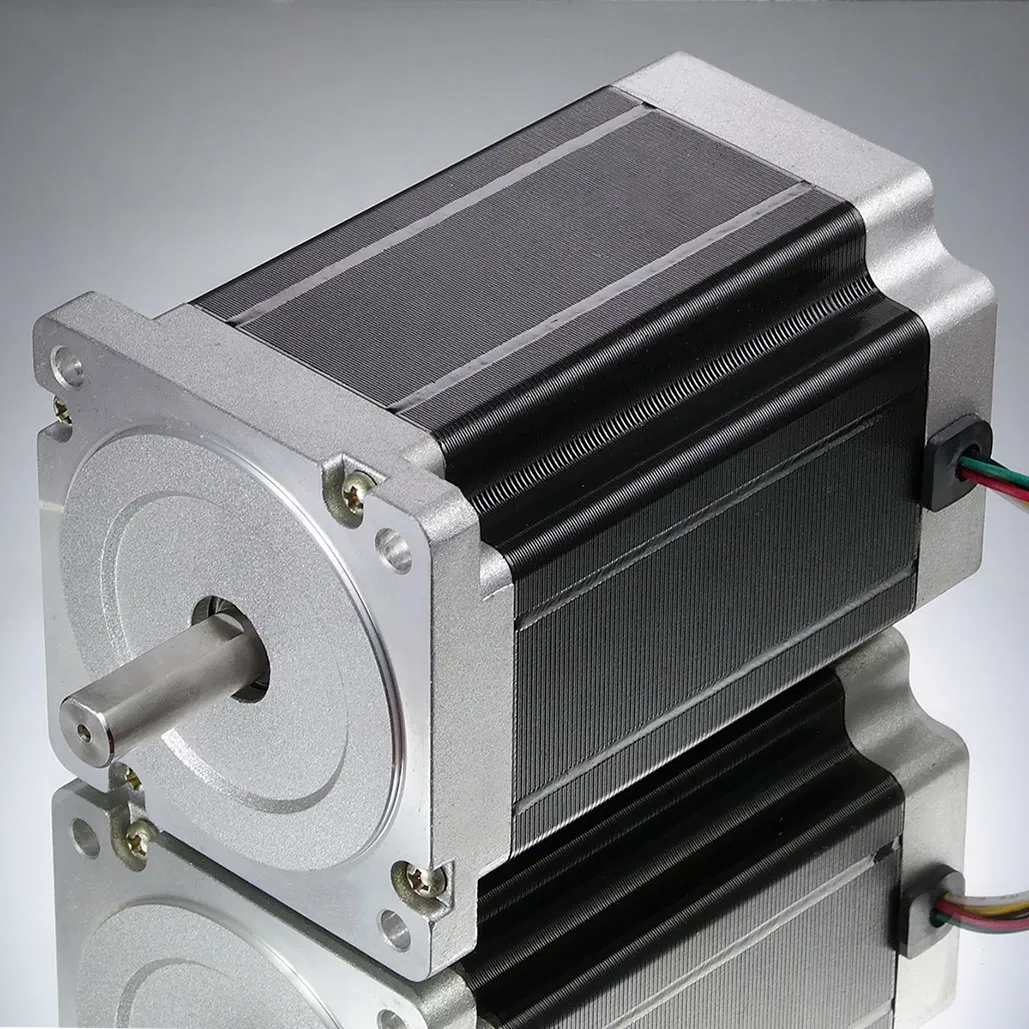

NEMA 23 57 * 57mm Impressora Médica 3D Motor de Passo Elétrico DC 1

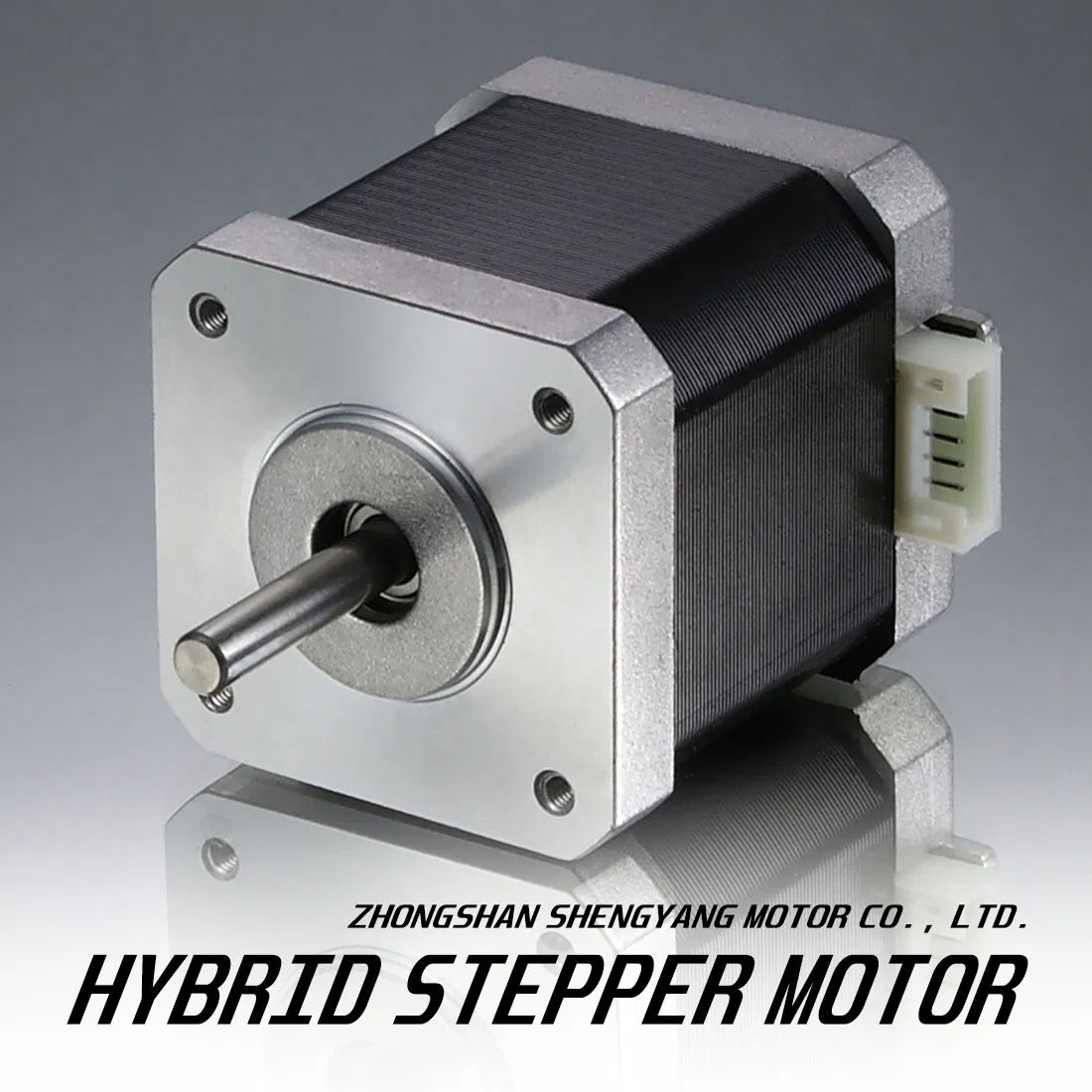

NEMA 23 57 * 57mm Impressora Médica 3D Motor de Passo Elétrico DC 2

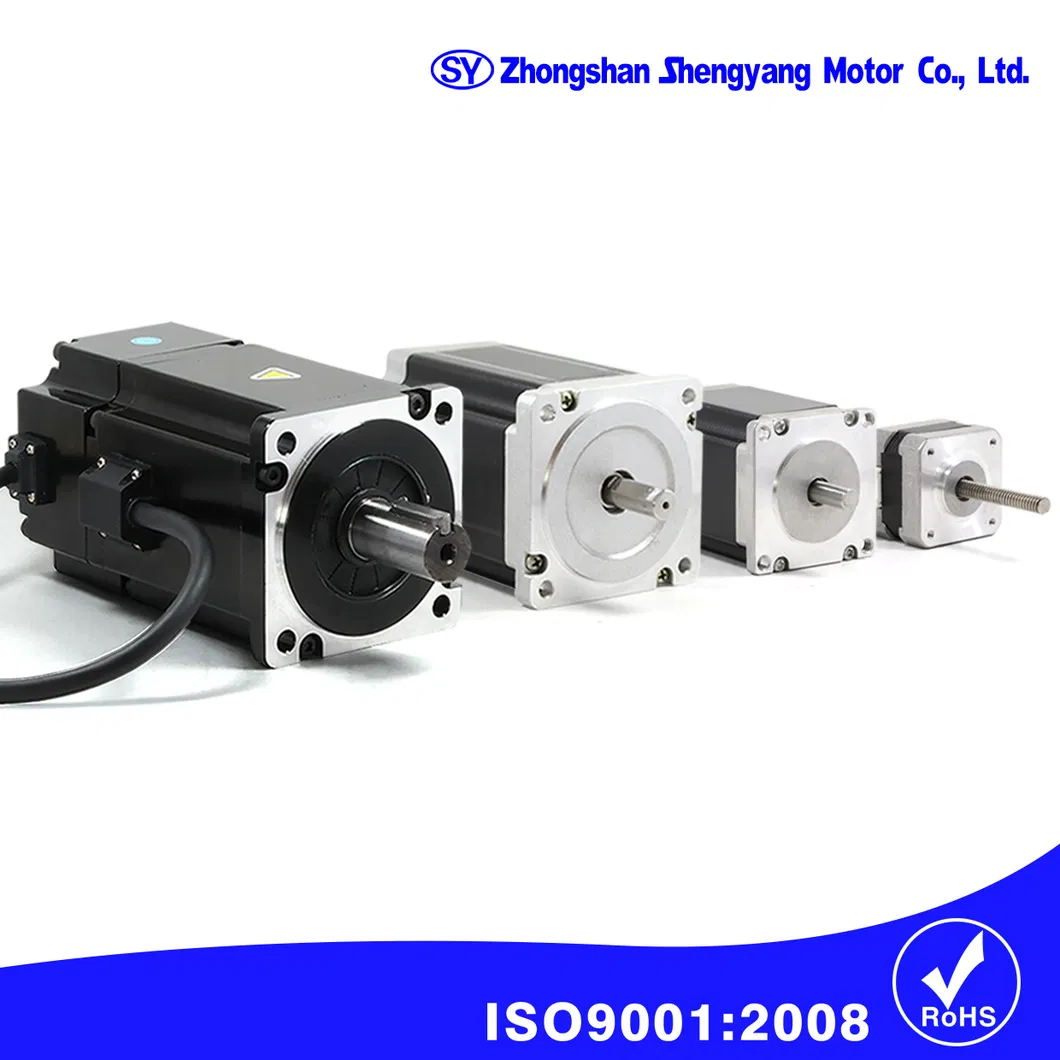

NEMA 23 57 * 57mm Impressora Médica 3D Motor de Passo Elétrico DC 3

Especificações das Séries

Série do Motor & Comprimento	Modelo do Motor	Binário de suporte	Eixo propulsor Comprimento	Resistência Por Fase	A indutância Por Fase	Tensão nominal/ Corrente nominal
Série do Motor & Comprimento	Modelo do Motor	MNm / oz em	mm / na	Ohm	mH	V / A
57BYGH0 (31 mm / 1,23)	57BYGH010-B-27	840 / 119	27 / 1,07	10	23	1.2
57BYGH1 (52 mm / 2,05)	57BYGH103-1	850 / 120	24 / 0.95	8	17	8 / 1.0
57BYGH2 (56 mm / 2,21)	57BYGH220-B-21	1240 / 175	21 / 0,83	2.4	5.8	2
57BYGH3 (49 mm / 1,93)	57BYGH301-A-27	1020 / 145	27 / 1,07	10	23	0.8
57BYGH4 (49mm / 1,93)	57BYGH401-B-27	900 / 128	27 / 1,07	8	33	0,6
57BYGH5 (77 mm / 3,04)	57BYGH510-C-31	930 / 132	31 / 1.23	0,76	3.3	1.2
57BYGH6 (65 mm / 2,56)	57BYGH601-C-22	1260 / 178	22 / 0,87	3.5	5.7	1.5
57BYGH7 (98 mm / 3,86)	57BYGH701-C-31	1380 / 195	31 / 1.23	1	3	1.5
57BYGH9 (46 mm / 1,82)	57BYGH910-B-27	1480 / 210	27 / 1,07	8.5	26	2

Diagrama Técnico do Motor de Passo NEMA 23

Perguntas Frequentes (FAQ)

Quais são as principais aplicações deste motor de passo NEMA 23?

Este motor é amplamente utilizado em impressoras 3D, máquinas CNC, aparelhos médicos, juntas de robôs, leitores digitais, plotters e sistemas de iluminação de palco.

É possível personalizar os parâmetros e o desempenho do motor?

Sim. O desempenho, tamanho do eixo e outros parâmetros técnicos podem ser totalmente personalizados. Você pode enviar o diagrama do motor ou amostras para análise.

Quais são os principais recursos de destaque da série 57BYGH?

A série destaca-se por oferecer um binário elevado, alta precisão de posicionamento e um movimento extremamente suave durante a operação.

Qual é a temperatura operacional recomendada para o motor?

O motor pode operar de forma estável e segura em uma faixa de temperatura ambiente de -24 ºC até +60 ºC.

Quais são as condições e termos de pagamento aceitos?

As condições padrão aceitas são pagamento via T/T com antecedência (sendo 30% de depósito e 70% de saldo restante quitado antes do embarque das mercadorias) ou LC no visor.

Qual é a precisão do ângulo de passo padrão deste motor?

O ângulo de passo deste motor é de 1,8° com uma tolerância de precisão de ± 5% em modo de passo completo e sem carga.
